Teclado yamaha no funcionan ciertas teclas

  • 1
Daniel
#1 por Daniel el 16/01/2024
Hola compre un teclado yamaha psr6 y solo las teclas Re# y La no suenan, pero lo curioso es que estas mismas teclas no funcionan en todas las octavas del teclado, de antemano gracias por la ayuda
Subir
OFERTASVer todas
  • -23%
    LD Systems Dave 12 G3
    695 €
    Ver oferta
  • -49%
    GForce OB-X
    66 €
    Ver oferta
  • -10%
    Komplete Kontrol M32 edición limitada
    98 €
    Ver oferta
Olaf Svendson
#2 por Olaf Svendson el 18/01/2024
Daniel escribió:
lo curioso es que estas mismas teclas no funcionan en todas las octavas del teclado


Ese tipo de avería suele estar relacionado con un mal contacto de los cables que salen del teclado y conectan a la placa madre. "Suele". Saludos
Subir
2
Daniel
#3 por Daniel el 18/01/2024
Olaf Svendson (McGyver) escribió:
Ese tipo de avería suele estar relacionado con un mal contacto de los cables que salen del teclado y conectan a la placa madre. "Suele". Saludos
Después de tomar vino añejo, nadie quiere tomar vino nuevo, porque dice: “El vino añejo es mejor”.

Muchas gracias por la ayuda pero se me olvido mencionar que también no funcionan dos botones, que son los números para seleccionar los tipos de sonidos que trae, no se si tenga que ver, ya que igual son dos botones que no funcionan igual que las teclas
Subir
Olaf Svendson
#4 por Olaf Svendson el 18/01/2024
Daniel escribió:
no se si tenga que ver


esa es otra avería distinta a la de las teclas, seguro

sustituir pulsadores es ya obligatorio en todos los Yamahas (al menos los del siglo pasado)
Subir
1
Daniel
#5 por Daniel el 19/01/2024
Olaf Svendson (McGyver) escribió:
esa es otra avería distinta a la de las teclas, seguro
sustituir pulsadores es ya obligatorio en todos los Yamahas (al menos los del siglo pasado)
Después de tomar vino añejo, nadie quiere tomar vino nuevo, porque dice: “El vino añejo es mejor”.
Lucas 5:39

Muchas gracias por tu ayuda y tiempo pero ya descarte que sea problema de los pulsadores, probé con pulsadores que servían y aun así no funcionan esos botones pero de todas formas muchas gracias, creo que lo dejare así mejor
Subir
Synclavier
#6 por Synclavier el 19/01/2024
#1 Habría que ver cómo está diseñado el circuito para que se repita el patrón de que sean las mismas dos notas las que no suenan en todas las octavas, pero no encuentro disponible en internet la descarga gratuita del Service Manual, con los esquemas de este modelo, para intentar ayudarte.
Subir
1
Daniel
#7 por Daniel el 19/01/2024
Synclavier escribió:
Habría que ver cómo está diseñado el circuito para que se repita el patrón de que sean las mismas dos notas las que no suenan en todas las octavas, pero no encuentro disponible en internet la descarga gratuita del Service Manual, con los esquemas de este modelo, para intentar ayudarte.

¿Una foto del teclado no serviría? Osea del circuito
Si es así lo puedo abrir y tomarle unas fotos para ver si me puedes ayudar
Subir
Synclavier
#8 por Synclavier el 19/01/2024
Daniel escribió:
¿Una foto del teclado no serviría? Osea del circuito


No, solo con fotos de la placa no te puedes hacer la idea de cómo van conectados tantos componentes como lleva eso, haría falta el esquema electrónico. Aún así, sería solo por intentar orientarte un poco y ver qué se podría comprobar, que tampoco es sencillo a veces saber el origen de una avería en un circuito digital, menos si no lo puedes tener delante.
Subir
1
Daniel
#9 por Daniel el 19/01/2024
Synclavier escribió:
No, solo con fotos de la placa no te puedes hacer la idea de cómo van conectados tantos componentes como lleva eso, haría falta el esquema electrónico. Aún así, sería solo por intentar orientarte un poco y ver qué se podría comprobar, que tampoco es sencillo a veces saber el origen de una avería en un circuito digital, menos si no lo puedes tener delante.

Bueno de todas formas muchas gracias por la ayuda
Subir
1
Daniel
#10 por Daniel el 20/01/2024
Synclavier escribió:
No, solo con fotos de la placa no te puedes hacer la idea de cómo van conectados tantos componentes como lleva eso, haría falta el esquema electrónico. Aún así, sería solo por intentar orientarte un poco y ver qué se podría comprobar, que tampoco es sencillo a veces saber el origen de una avería en un circuito digital, menos si no lo puedes tener delante.

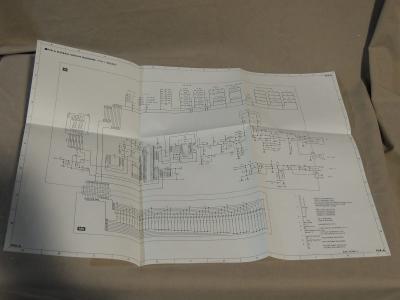

La única imagen que encontré del diagrama del circuito fue esta que no se ve para nada bien, así que no creo que sirva
Archivos adjuntos ( para descargar)
Subir
gil motion
#11 por gil motion el 20/01/2024
ese defecto es de la goma o el chupito debajo de la tecla por lo regular estas gomitas se rebientan a los 10000 toques
ára evitar dar el instrumento es mas combeniente cambiar solo el soporto inferior pero no compres las gomitas de repuesto por aliexpress que salen malas
Subir
1
Daniel
#12 por Daniel el 20/01/2024
gil motion escribió:
ese defecto es de la goma o el chupito debajo de la tecla por lo regular estas gomitas se rebientan a los 10000 toques
ára evitar dar el instrumento es mas combeniente cambiar solo el soporto inferior pero no compres las gomitas de repuesto por aliexpress que salen malas

Ya lo revise y probé las otras gomitas que si servían las probé en esas notas y tampoco funcionó, no creo que ese sea el problema ya que son las mismas notas en todas las octavas que no funcionan
Subir
Synclavier
#13 por Synclavier el 20/01/2024
#10 No, esa imagen ya la vi en un anuncio de un Service Manual que venden y no se ve lo suficientemente bien. Además, es un esquema general de todo el circuito y el manual supongo que también incluirá esquemas más detallados, por secciones. Seguí buscando, pero no hay forma de ver correctamente los esquemas del manual en internet, lo siento.

Puedes probar a desconectar y limpiar bien los contactos de los conectores que vayan del teclado a la placa con un spray limpiacontactos o en su defecto con alcohol de 96º, dejándolo secar antes de volver a conectar cada conector. También revisar, si no lo has hecho aún, todas las soldaduras de esa zona y de todo el circuito en general, por si hubiera alguna dañada.
Subir
Olaf Svendson
#14 por Olaf Svendson el 20/01/2024
Synclavier escribió:
Puedes probar a desconectar y limpiar bien los contactos de los conectores que vayan del teclado a la placa con un spray limpiacontactos o en su defecto con alcohol de 96º, dejándolo secar antes de volver a conectar cada conector. También revisar, si no lo has hecho aún, todas las soldaduras de esa zona y de todo el circuito en general, por si hubiera alguna dañada.


+1 y sacar fotos para reensamblar bien. Sin prisas se rompen menos los plásticos.
Subir
1
Daniel
#15 por Daniel el 20/01/2024
Synclavier escribió:
No, esa imagen ya la vi en un anuncio de un Service Manual que venden y no se ve lo suficientemente bien. Además, es un esquema general de todo el circuito y el manual supongo que también incluirá esquemas más detallados, por secciones. Seguí buscando, pero no hay forma de ver correctamente los esquemas del manual en internet, lo siento.
Puedes probar a desconectar y limpiar bien los contactos de los conectores que vayan del teclado a la placa con un spray limpiacontactos o en su defecto con alcohol de 96º, dejándolo secar antes de volver a conectar cada conector. También revisar, si no lo has hecho aún, todas las soldaduras de esa zona y de todo el circuito en general, por si hubiera alguna dañada.

Bueno entonces eso are y talvez con suerte funcione pero bueno muchas gracias por su tiempo y ayuda
Subir
1
