Verde en circuitos ^^

dr_g0nz0
#1 por dr_g0nz0 el 13/04/2007
Alguien me puede explicar un poco como se suelda lo que está recuadrado en rojo??

Y la linea esa que va de un jack al otro que pone S1 que es?? U_U

gracias!!

[img][425:437]http://img296.imageshack.us/img296/8636/dibujohm5.png[/img]
Subir
modulay
#2 por modulay el 13/04/2007

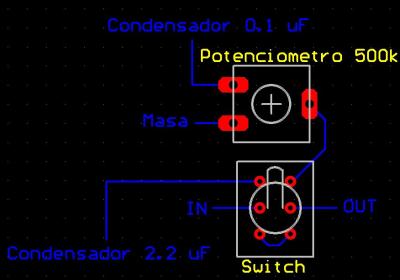

S1 es un switch (interruptor) doble que se encarga de hacer el bypass,es decir,llevar la señal de entrada directamente a la salida sin pasar por el circuito.Switches hay de muchos tipos...si vas a la tienda a comprarlo,pide uno doble de palanca por ejemplo.Esos interruptores tienen 6 patitas,distribuídas de la misma forma que los 6 puntos de la cara "6" de un dado.Las 3 de un lado forman un switch y las 3 del otro forman otro switch completamente independiente del primero.La patita central de cada switch es la que conecta con la de un lado o la del otro dependiendo de en qué posición coloques la palanca,así que la patita central de uno de los lados (de la que parte la flecha en el esquema) va soldada a uno de los jack y la patita central del otro lado va al otro jack.Lo otro que no entiendes es un potenciómetro,que tiene tres terminales.El terminal de la flechita es el terminal común y suele ser el del centro.En el dibujo,el potenciómetro que se ve es de montaje sobre placa de circuito impreso,aunque supongo quer usarás uno de montaje de chasis,de esos que tienen un eje para acoplarles un knob,pero el funcionamiento es el mismo...u sea,el terminal común es el central.
Con la palanquita del switch en la posición que tiene el dibujo estaría haciendo el bypass,o sea conectando la entrada directamente con la salida a través del switch.
Con la palanca en la otra posicuión,estarías conectando la entrada con el condensador de 2.2uF y la salida con el terminal común del potenciómetro de 500k
