Conectar altavoces a salida de auriculares

Solucionado
  • 1
SirMoai
#1 por SirMoai el 10/12/2021
Hola,
para hacer unos pequeños eventos de una asociación nos gustaría comprarnos una pequeña mesa de sonido. El uso principal de la mesa será para eventos en streaming con un par de oradores y que nos permitiese integrar algún pequeño efecto además tener la capacidad de conectarla a un ordenador cono interfaz de audio.

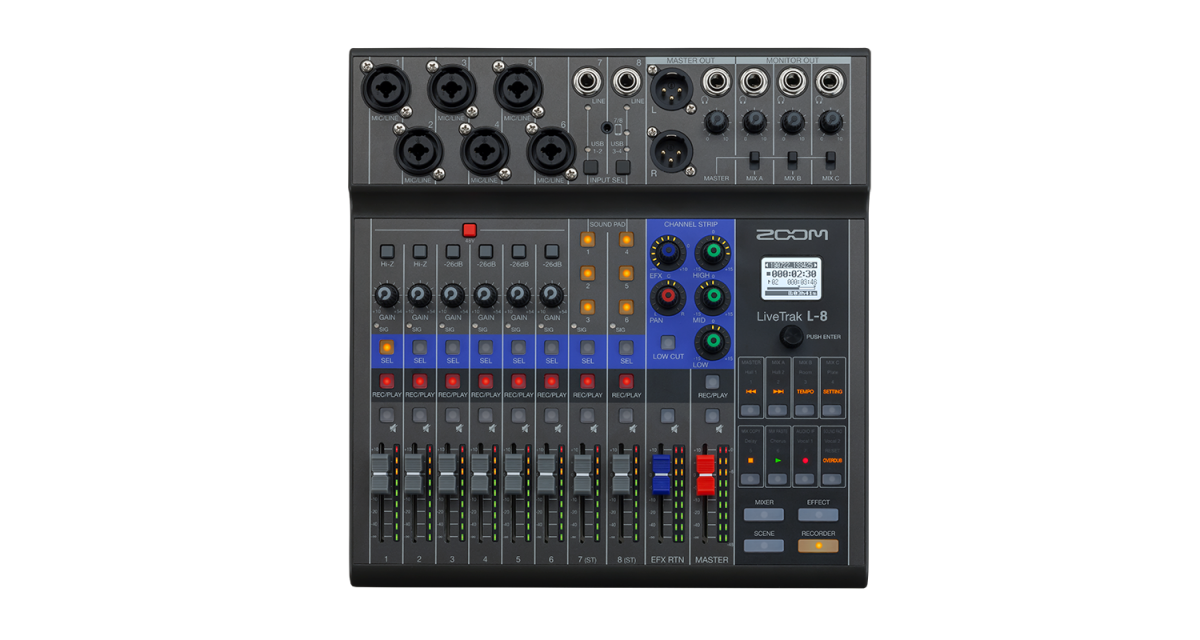

Hemos visto la opción de la Zoom Livetrack L8 y parece que es una buena candidata para lo que queremos hacer.
La duda que nos asalta es que esta mesa tan solo tiene salidas de monitorado para auriculares. Mi pregunta es, ¿a esta salida se podían conectar unos altavoces? ¿O la señal de salida sería muy pequeña para alimentar los altavoces? Es por si en algún momento necesitamos enviar señal de master a algún altavoz.

Gracias de antemano y un saludo.
Subir
Solución elegida por el creador del hilo (SirMoai)
Synclavier
#15 por Synclavier el 11/12/2021
SirMoai escribió:
La duda estaba en las salidas de auriculares si se podría conectar una caja autoamplificada pequeña para tener de referencia o retorno.


La puedes conectar perfectamente, mejor que sea una caja autoamplificada como dices. En el manual de la Zoom Livetrack L8 (página 10) dice que la salida de auriculares englobada en la sección MASTER OUT (la que está pegada a las salidas XLR) proporciona las mismas señales que las salidas MASTER OUT XLR.

Ten en cuenta que dicha salida de auriculares proporciona una señal estéreo a través de un conector jack de 6,3 mm. de tipo TRS, con lo cual si utilizas un solo monitor de referencia debería de ser estéreo o perderás uno de los canales.

En el caso de que los monitores de referencia también fuesen una pareja de cajas autoamplificadas con una entrada mono cada una tendrías que utilizar un cable en Y de 1 jack macho TRS a 2 jacks macho TS como este:

https://www.thomann.de/es/cordial_ey_15_vpp_elements.htm?gclid
3
OFERTASVer todas
  • -26%
    AKAI MPC Key 61
    1.290 €
    Ver oferta
  • -21%
    Zoom H4n Pro Black
    158 €
    Ver oferta
  • beyerdynamic DT-770 Pro
    138 €
    Ver oferta
Carmelopec
#2 por Carmelopec el 10/12/2021
En equipos de estas características (en este caso por tamaño, ya que es un equipo que ha de ser muy portátil) se suele dar que la salida de auriculares se adapta automáticamente a esa función, normalmente lo suele explicar el manual. Pero es posible que haya algún compañero que tenga ese equipo que ya lo haya verificado y te lo cuente, es lo bueno de marcas que tienen ventas a muchos clientes.
Esta marca acostumbra a mostrar un diagrama con imágenes de diversas situaciones de conectividad, ¿has mirado a ver si viene algún ejemplo en el que figuren algún tipo de bafles?
Subir
1
SirMoai
#3 por SirMoai el 10/12/2021
Muchas gracias por la respuesta, la verdad es que he revisado diagramas y en ninguno aparece la casuística de un altavoz conectado a esas salidas. En cuanto al manual tan solo especifica los auriculares, no dice nada de altavoces.
Subir
El palanganero del bobo Baneado
#4 por El palanganero del bobo el 10/12/2021
SirMoai escribió:
esta mesa tan solo tiene salidas de monitorado para auriculares
:-k

Subir
SirMoai
#5 por SirMoai el 10/12/2021
Releyendo el tema, la consulta igual es algo confusa. La idea es usar las salidas XLR como PA y a mayores usar una de las salidas auxiliares de auriculares conectada a un altavoz para envio de monitorado.
Subir
Carmelopec
#6 por Carmelopec el 10/12/2021
Pues sí que las tiene, y no hace falta descargar el manual, en la sección de características generales de la Web.

SALIDAS
MASTER OUT : Tipo: XLR jacks (balanceados)
Nivel de entrada máximo: +14.5 dBu
Subir
1
SirMoai
#7 por SirMoai el 10/12/2021
#6
Efectivamente, pero las dos XLR sería para PA, me refiero a usar uno de eso auxiliares para un altavoz.
Subir
Carmelopec
#8 por Carmelopec el 10/12/2021
SirMoai escribió:
las dos XLR sería para PA

Para PA o para cualquier caja amplificada. ¿No estarás esperando que un equipo de estas dimensiones lleve amplificación, aunque fuera de clase D reducida a lo mínimo?
Y, eso que citas también, las salidas de auxiliar, o el lazo de efectos pueden bastar para conectar a cualquier monitor de campo cercano o éstos pequeños de referencia que se usan para radio-teledifusión, o en documentales y reportajes en exteriores.
Subir
1
SirMoai
#9 por SirMoai el 10/12/2021
Carmelopec (En realidad, Carmeloc) escribió:
Para PA o para cualquier caja amplificada. ¿No estarás esperando que un equipo de estas dimensiones lleve amplificación, aunque fuera de clase D reducida a lo mínimo?


Que no tiene amplificación lo tenía en cuenta, sería para conectar dos altavoces autoamplificados que ya tenemos.

La duda estaba en las salidas de auriculares si se podría conectar una caja autoamplificada pequeña para tener de referencia o retorno.
Subir
Carmelopec
#10 por Carmelopec el 10/12/2021
En ese formato no, es un mezclador medianamente serio (tampoco hubiera comportado ningún riesgo); pero habiendo toda las alternativas que hay,¿para qué?
Subir
1
SirMoai
#11 por SirMoai el 10/12/2021
#10
¿Qué alternativas propondrías? ¿Mejor alguna mesa analógica?
Subir
Carmelopec
#12 por Carmelopec el 11/12/2021
No, no, las alternativas que propone ese equipo.

Me gustan los equipos de Zoom.
Subir
SirMoai
#13 por SirMoai el 11/12/2021
Disculpa, pero es que no acabo de entenderte. ¿A qué te refieres con lo de las alternativas entonces?
Subir
Carmelopec
#14 por Carmelopec el 11/12/2021
Joder, a las alternativas que me acabo de referir, a las que tiene disponibles en ese mismo equipo...
Subir
1
Synclavier
#15 por Synclavier el 11/12/2021
SirMoai escribió:
La duda estaba en las salidas de auriculares si se podría conectar una caja autoamplificada pequeña para tener de referencia o retorno.


La puedes conectar perfectamente, mejor que sea una caja autoamplificada como dices. En el manual de la Zoom Livetrack L8 (página 10) dice que la salida de auriculares englobada en la sección MASTER OUT (la que está pegada a las salidas XLR) proporciona las mismas señales que las salidas MASTER OUT XLR.

Ten en cuenta que dicha salida de auriculares proporciona una señal estéreo a través de un conector jack de 6,3 mm. de tipo TRS, con lo cual si utilizas un solo monitor de referencia debería de ser estéreo o perderás uno de los canales.

En el caso de que los monitores de referencia también fuesen una pareja de cajas autoamplificadas con una entrada mono cada una tendrías que utilizar un cable en Y de 1 jack macho TRS a 2 jacks macho TS como este:

https://www.thomann.de/es/cordial_ey_15_vpp_elements.htm?gclid
Subir
3
