Mezcladores Ecler (SCLAT, SMAC...)

hola amigos!!! como conecto en una esclat 100 un art multiverb para que salga el efecto por un fader deslizante, por ejemplo uno de linea, micro que los tengo 3 sin nada conectado? gracias.

#331

En el panel trasero tienes los RCA "Aux SND", de ahÍ los llevas a la entrada del modulo de efectos, y la salida del modulo la retornas a un canal con entrada estéreo (en ese canal no hagas nunca envío a efectos) y ya lo tienes.
En cada canal ajustas el nivel de señal que envías al modulo de efectos con el potenciometro "Aux" y el nivel de señal que devuelve el modulo de efectos lo controlas con el fader del canal al que lo tengas conectado, que te lo añade a la mezcla general

Encontrado en un grupo de facebook. Este modelo por lo menos yo no lo tenia controlado.

https://www.facebook.com/photo.php?fbid=1398649920247294&set=gm.1857205700987846&type=3&theater&ifg=1

Justamente esa mesa se la vi a carl con en un vídeo que pusieron en Facebook, de mediados de los 90, no sabía que marca era pero acabamos de descubrirla, voy a ver si encuentro el vídeo

#332 Muchas gracias.

Hola, soy de Uruguay y tengo dos Ecler Mac, un 90 y un 70 (hasta hace poco tenía 2 70). En ambos he tenido el problema de que el VU meter de pfl de vez en cuando se empieza a bajar un canal (sin afectar el sonido) pero es muy molesto. Aveces girando la ganancia al máximo provocando saturación de la entrada los vu se recuperan y queda funcionando bien. Cual puede ser el problema?
Gracias

#336

Hola, Sergio.
Viendo que te ocurre eso, yo apostaría por el controlador del vúmetro; es un circuito integrado (posiblemente el código empiece por LM...), y no es muy caro. Te lo comento porque es un buen punto de partida -de no mucho dinero- para ir aislando el problema.

Por otra parte, me preguntaba un usuario por privado cuáles son los potenciómetros de ecualización de la Ecler SCLAT 200vs, porque en una página los encontró a la friolera de 11 euros cada uno.

La lista de potes de canal es así: todos tienen 7 patillas, y son:
Ganancia: B502e4 (es la R139 en el circuito)
EQ: B503v4 (son las R164, R165 y R166 en el circuito)
Balance: B503e4 (es la R189 en el circuito)
Aux: 103A 638c (es la R208 en el circuito)

Si alguien encuentra exactamente esos en RS Online, Mouser, Digikey, o incluso en eBay, agradeceríamos que se pusiese el enlace aquí, para tenerlo como referencia. Yo no me atrevo a decir "son estos", porque nadie mejor que un SAT nos va a asesorar con esto, y no quiero que algún error mío se arrastre a vuestras mesas.

Un saludo.

Formula sound? Rodec? Pues va a ser que no...aunque su calidad la lleva a esos niveles de estas dos Marcas, pese a que muchos no lo reconozcan como tal.

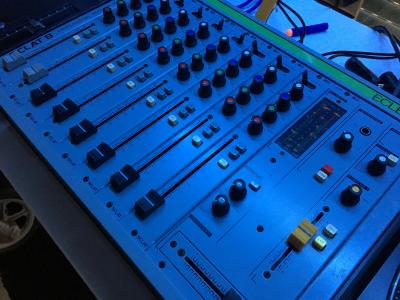

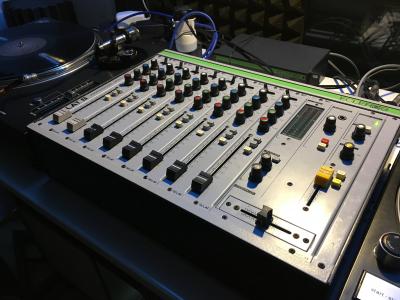

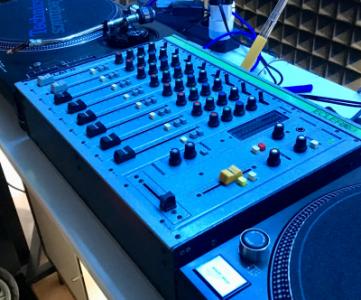

Yo aun estoy masticando y asimilando la
calidad de esta Ecler Sclat 8, posiblemente la mesa que mas me ha sorprendido, despues de tener unos prejuicios totalmente erroneos.

#338 , en 1994 la 1 mesa con la que pinche,calidad máxima ,esos faders tan largos da gusto mezclar, analógico puro y duro, incluso creo que era algún modelo anterior ,solo tenía volumen por canal,graves medios y agudos en el máster.

Sigo diciendo que pocas, muy pocas marcas tienen la calidad de sonido y de construcción de Ecler. Por ejemplo, en mi caso ya sabéis la devoción que tenía por las SCLAT 8 (totalmente de acuerdo, Resistance), pero de las últimas, no me llamaban mucho la atención los modelos que había.

Pues bien, como sabéis, como mesa compacta la AC-8 es sencillamente espectacular, y de la SCLAT 200vs... acabo de recibir otra (ya veremos si pongo a la venta alguna de 5 canales). La que me acaba de llegar proviene de una emisora, así que está muy, muy poco trillada, y encima está prácticamente nueva. Y sigo diciendo que esa calidad de construcción es insuperable.j

Luego a ver si saco fotillos...

Hola!!

Me acabo de comprar una smac pro 40 y os agradecería que me aclaraseís alguna cosilla, por favor.

Las salidas canon no funcionan y los faders 1 y 4 van fatal incluso después de haberlos limpiado y usado un tiempo.

Lo más importante son los faders, he estado mirando y dudo entre estos dos de 60mm, la diferencia es que unos son de 100mW y los otros de 200mW. ¿Gano algo pillando los de 200?

El enlace:

https://www.tme.eu/es/katalog/#id_category=112333&search=10kax2&s_field=accuracy&s_order=DESC&visible_params=2%2C186%2C194%2C42%2C200%2C205%2C2496%2C10%2C36%2C201%2C38%2C45%2C39


Lo de los CANON es secundario pero si los Turbosound suenan como suenan usando la salida RCA de la Smac me reconcome un poquillo no poder usar las canon. No la he desmontado del todo todavía para ver si es muy jodido o que de cambiar.

Saludos y gracias

De los modelos que mandas en el enlace de TME, el único que creo que puede servirte es el
https://www.tme.eu/es/details/rs60n12-10kax2/potenciometros-deslizantes/alps/
Ya que es de 60mm de recorrido y el anclaje del mando del pote es el mismo, las otras referencias, una es de 100mm de carrera y la otra no te sirve el anclaje del mando.
Respecto a la potencia en mW, cualquiera te puede servir, en audio de baja señal no es un parámetro a tener muy en cuenta

Un saludo

Luego lo miro, pero ojo que las SMAC no tienen mucho hueco para andar con virguerías con los faders, por lo cerca que queda la placa PCB grandota (al menos en la Pro 20)

#342

Los pillo pues no??

Mecánico a tus tornillos...

Que perdido voy dios.

Muchas gracias

Hola!!


Faders cambiados y funcionando q dan un gustazo tremendo, esta referencia es correcta: https://www.tme.eu/es/details/rs60n12-10kax2/potenciometros-deslizantes/alps/.

La única diferencia es que los antiguos los cables van soldados a las patillas por un agujerito pasante y los que pongo en el enlace de TME van con patilla a pelo; con un poco de tiento va bien.

Gracias a todos!!!
