Mixers Formula Sound - (Hilo Oficial)

Christopher Rayner
#1201 por Christopher Rayner el 20/10/2022
¡Hola amigos de Formula Sound! Me preguntaba si alguien podría enviar un enlace a los Eq Pots exactos usados ​​en el FSM-600. También me preguntaba si alguien tenía fotos de los componentes internos, incluidos los faders. Muchas gracias. Chris.

Hello Formula Sound Friends! I wondered if anyone could send a link to the exact Eq Pots used on the FSM-600. I also wondered if anyone had pictures of the internals including the faders? Many Thanks, Chris.
Subir
OFERTASVer todas
  • -35%
    Set de grabación completo de Focusrite
    184 €
    Ver oferta
  • -40%
    ¡Precio mínimo histórico! AKAI MPK 261
    298 €
    Ver oferta
  • -8%
    Behringer X Air XR18
    645 €
    Ver oferta
Edu
#1202 por Edu el 20/02/2023
Buenas noches Formuleros! Hace tiempo que tengo la pm90 y ahora me he decidido a ir arreglándola poco a poco. Para empezar, el sonido en los canales no es el mismo en todos. Algunos se escuchan diferentes a los otros. Por otro lado, ponga el volumen como lo ponga, siempre me pica la salida al rojo.
Mi primera idea sería cambiar todos los condensadores de la mesa.
Alguien tiene algún listado de los condensadores de los módulos? Y del módulo principal?
El crossfader, el cual no suelo utilizar, parece que no reacciona muy bien… algo más que debería cambiar?
Subir
Edu
#1203 por Edu el 20/02/2023
Es buena opción cambiarlos todos por nichicon? Ya que nover son casi imposible de encontrar…
Subir
Zitro mod
#1204 por Zitro el 10/08/2023
Por cierto, aunque estoy seguro de que lo hemos hablado, hace unos días alguien me preguntó por correo acerca de cuánto amplifica la ganancia de la PM-100, que, de serie, necesita una posición de "las 3" (horizontal hacia la derecha) en el pote de ganancia para alcanzar aproximadamente 0dBm con un vinilo normal (que no tenga un nivel extremadamente alto o bajo de grabación).

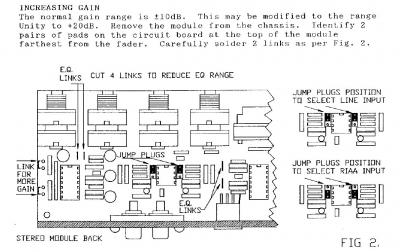

Aquí os dejo capturas de los manuales de la PM-90 y de la PM-100 para poder añadir o reducir la ganancia, que siempre resulta útil tenerlo a mano:

PM-90: conectar (soldar, aunque imagino que un jumper vale; a ver si abro alguna de las mías para mirarlo) dos patillas de la parte superior del módulo de entrada.


PM-100: hay unos potenciómetros a los que se accede desde la parte trasera, sin necesidad de desmontar los módulos.


Un saludo, y espero que resulte útil.

AÑADO:

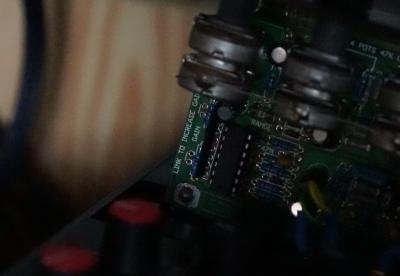

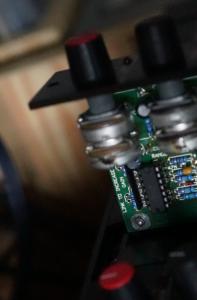

Al final he abierto la negra, y estaba equivocado; no vienen las patillas para poner un jumper directamente, sino que ME DA LA IMPRESIÓN de que habría que soldar primeramente los vástagos, pero no estoy seguro al 100% de que sea la distancia típica de PCBs (2.54 mm, si mal no recuerdo):


Archivos adjuntos ( para descargar)
Formula Sound PM-90 Increase Gain.JPG
Formula Sound PM-100 Increase Gain.JPG
FormulaSoundPM-90GainJumpers_1 (2).JPG
FormulaSoundPM-90GainJumpers_2 (2).JPG
Subir
1
RubenNH
#1205 por RubenNH el 11/08/2023
#1204 muchas gracias. El problema de la pm100 es que, aún con el potenciometro a tope y con cápsulas de 10mv le sigue faltando algo de ganancia
Subir
1
Johann Franz
#1206 por Johann Franz el 11/08/2023
#1205

Cosa que la PM90 le ocurre al contrario. Le sobra por todos lados.
En Line por ejemplo…satura (pica en rojo) en seguida sin tener el incremento ese de ganancias que comenta Zitro.
Subir
Zitro mod
#1207 por Zitro el 11/08/2023
#1206

Exacto. De hecho, si la PM-90 tuviese un atenuador, lo activaría.

Con un disco normal, a las "menos diez" ya lo tienes a 0 dBm...
Subir
PSICODROMO
#1208 por PSICODROMO el 12/08/2023

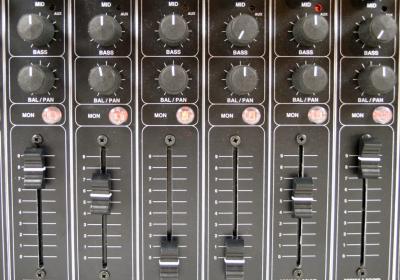

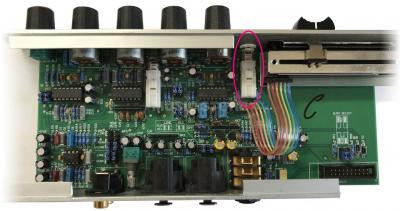

Alguien sabe donde conseguir el switch de PFL? Tengo alguno que hace el burro y me gustaria cambiarlo


Archivos adjuntos ( para descargar)
Subir
Frank-F
#1209 por Frank-F el 12/08/2023
#1208 a mi me costó conseguirlos en una ocasión, al final utilicé los de D&R que son iguales, pero la luz es verde.

En su web los tienen.
Subir
PSICODROMO
#1210 por PSICODROMO el 13/08/2023
Subir
Javi Rollo
#1211 por Javi Rollo el 13/08/2023
#1204

Yo la Pm90 la tenia con la super ganancia activada, aunque si es mucha, cosa que me flipaba ! sobre gustos ya se sabe... pero hay que ir con cuidado... pueden salir disparados los conos de los monitores ;)

Por cierto yo solde haciendo un puente y ya estaría

En la Pm100 yo tenia el potenciometro a tope y le faltaba mucho volumen para mi gusto, pero claro siendo sincero es mejor, mas margen de dinámica en las mezclas, mejor resultado de sonido

Como ya se sabe la pm90 es una mesa agresiva de club, potente etc etc. Mientras que la pm100 es una mesa mas plana y fina, repito que ya hay es el gusto de cada uno, por supuesto las dos mesas son un 10.

Ahora dejo mi pequeño descubrimiento, hace poco investigando vi que la d&r club mix también lo tiene, lo de los jumpers high gain ! dentro de poco me tiene que llegar una y tengo ganas de probar a ver que reacción tiene la ganancia ... Alguien a probado ??

Saludos a todo el grupo !
Subir
Frank-F
#1212 por Frank-F el 13/08/2023
#1210 si esos son, los he usado en varias ocasiones, son algo más largos que los normales sin led, me venían perfectos en las fsm y a una 90 (creo que fue) le puse un par también.

No obstante, ante la duda pregúntales la medida, no vaya a ser que no te coincida, por si en la tuya, creo que pm80R, son diferentes, pero creo que son iguales.
Subir
Edu
#1213 por Edu el 03/10/2023
Buenas.

Estoy intentando acabar de arreglar mi PM-90 y tengo un problema con el vumeter que no consigo solucionar.
Alguien tiene el esquema electrónico de la placa base del master?

Gracias de antemano.
Subir
Margumission
#1214 por Margumission el 05/11/2023
Holaaaa.
Estoy buscando una fuente de alimentación para una pm90 (psu4)
Hay alguien q venda una?
Gracias
Subir
Alex1319
#1215 por Alex1319 el 11/12/2023
Hola grupo buenas tardes! Sabéis donde
en que sitio comprar recambio del modelo de fader para la formula pm90 el que tengo montado es el k alps de 60mm si no me equivoco, si alguien sabe decirme el modelo exacto a ver si lo estoy buscando mal o el sustitutivo de otro fabricante de calidad. Muchas gracias! 1 saludo
Subir
