Previo de micro a transistores

modulay
#196 por modulay el 20/09/2008
Para vúmetros analógicos esta etapa se ve maja

http://jlmaudio.com/VU%20Buffer.htm
Subir
DRMIDI
#197 por DRMIDI el 20/09/2008
si señor, voy a echarle un ojillo detenidamente, gracias :)
Subir
javierboz
#198 por javierboz el 22/09/2008
Lo pudisteis probar??
Contar algooo............
Subir
modulay
#199 por modulay el 22/09/2008
Hemos probado el medidor de picos, aunque como no nos aclaramos del todo con las entradas de línea de la tarjeta de audio no hemos podido probarlo en condiciones ideales; pero funcionar, funciona... simplemente es cuestión de ajustarlo con un pote que lleva.
Los relés, al conmutar, hacían sonar un click en los monitores...con un par de retoques en el diseño de la placa ya parece estar solucionado.
Aunque todavía quedan los clicks propios de la inserción del jack de la entrada de instrumento...por el momento tengo pensado, si no doy con una solución más simple, añadir un circuito de retardo para que el relé conmute unos dos segundos (o el tiempo que sea) después de que se haya insertado el jack (tiempo durante el cual el conector del jack no tiene contacto alguno con la circuitería de audio). Aunque esto no creo que valga para evitar los clicks cuando se saca el jack, pero bueno...ya veremos.
Subir
jiro
#200 por jiro el 27/09/2008
hola, no c si es el hilo correcto para preguntar.. tengo nociones basicas de la electronica y es mi primer año en la universidad, y debido a la necesidad de un previo me conviene hacer uno sencillo (como cual?) o comprar el kit sc-1 (si es este, necesito solo el kit de $99 o algo mas??) bueno gracias
Subir
DRMIDI
#201 por DRMIDI el 27/09/2008
Hola, necesitaras el kit mas la fuente de alimentacion, si te haces uno de los esquemas que estamos montando te saldrá algo mas economico.

salu2
Subir
jiro
#202 por jiro el 29/09/2008
hey gracias drmidi creo que encontre justo lo que buscaba, gracias
Subir
DRMIDI
#203 por DRMIDI el 02/10/2008
Para los que no encuentren la famosa ferrita, yo la estoy haciendo con esto:

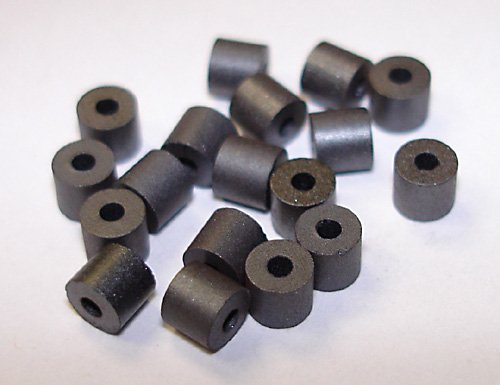

Se trata de unas ferritas huecas, le colocas una patilla sobrante de una resistencia y ya la tienes.

Es lo unico que he encontrado aqui en mi ciudad, asi que no os será dificil encontrarla,

salu2
Subir
DJMotavirust
#204 por DJMotavirust el 04/10/2008
Me descuido unos días y hay que ver la que armais.
Me alegro que al final eligieseis el Amek.
Seguid así, esto es muy interesante.
Saludos.
Subir
AlbertoMiranda
#205 por AlbertoMiranda el 04/10/2008
se aprende mucho con vosotros :D
Subir
javierboz
#206 por javierboz el 08/10/2008
Queria preguntaos algo,tengo la fuente de FiveFishStudio,ya montada,para los dos previos AMEK,es esta:
http://fivefishstudios.com/index.php?op ... &Itemid=62

Queria preguntar si la fuente serviria para alimentar otro previo,en este caso el SSL9000.Me imagino que no (pero es que no tengo ni idea).¿necesitaria otra fuente mas potente?
¿Que fuente seria la idonea?
Ya he encargado las PCBs de dos previos SSL9000

Gracias.
Subir
modulay
#207 por modulay el 08/10/2008
El SSL9K precisa de un raíl de +/-15V,por lo que a priori esa fuente te puede valer si alimentas todos los previos con ese voltaje.
Aunque esto tiene una pega importante...A falta de esquemas, según deduzco de la guía de montaje de la fuente, el trafo que requiere debe ser como mínimo de 24V-0-24V, por lo que si ajustas el raíl de salida de la fuente a 15V,los reguladores se van a calentar mucho a poco que alimentes un previo, debido a la diferencia de voltaje con respecto al trafo....por lo que esa fuente no te vale si la quieres usar para alimentar varios canales, a no ser que le pongas unos disipadores bien gordos.

La que hice yo está basada en los esquemas de JLM...en su mayor parte es igual que la de fivefish, pero añade la posibilidad de usar trafos de menos voltaje (cambiando de posición un jumper), evitando así que los reguladores se calienten tanto si los previos requieren menores voltajes de alimentación.

El SSL va alimentado con 2 raíles. Uno de 15V y otro de 18V.
Para ahorrar recursos, también podría valer alimentarlo con un único raíl de 15V, aunque seguramente la calidad sonora se vería algo afectada (headroom,niveles de ganancia,SNR,etc..).
Otra opción sería un único raíl de 18V...
Aunque uno de los operacionales tiene un voltaje de alimentación máximo recomendado por el fabricante de 15V, la hoja de características especifica un máximo de 18V,por lo que aguantar los 18V los aguantaría, pero ya no se sabría cuanto iba a durar antes de deteriorarse o romperse.

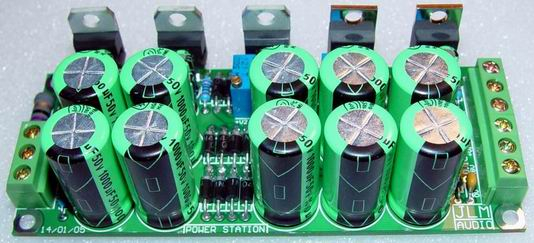

Para alimentar canales SSL9K, la fuente apropiada es esta, junto a un trafo de 18V-0-18V...y cambiando el valor de R4 por 220 ohm (a la de fivefish también deberías ponerla de ese valor, si es que la que lleva es de 120 ohm)

http://www.jlmaudio.com/JLM%20PowerStat ... ematic.pdf

http://www.jlmaudio.com/JLM%20Power%20Supply.htm

Subir
DRMIDI
#208 por DRMIDI el 08/10/2008
El previo sll9000trabaja a + -18 v asi que esa fuente creo que es regulable y te puede servir sin problemas.

salu2

Llegué tarde !!!!
Subir
javierboz
#209 por javierboz el 08/10/2008
Gracias a los dos,por la informacion.
Pero creo que desistire,me comentan que es dificil encontrar los Analog Devices MAT02EH para el previo SSL.

Asi que nos centraremos en los AMEK
Subir
modulay
#210 por modulay el 08/10/2008
Puede valer,Jesús,pero como ya he comentado,lleva un par de opamps que estarían funcionando al límite.Se puede ver en la datasheet

Imagen no disponibleImagen no disponible
