Replanteo de Home estudio

arnold
#16 por arnold el 18/02/2018
#15 Lo de pegar las láminas podria ser, pero en principio ya tenían adhesivo , yo creo que con unas grapas tal vez ( aunque no sé si las grapas funcionan con el PYL) lo malo es que son muy escurridizas, así que decidimos hacerlo de esa manera.
En la pared no hubo ningún problema , se pegan y aguantan aunque también hay que pillarle el truco un poco , yo me las ponía encima de la cabeza y empezaba pegando de abajo hacia arriba .
Por lo del elevador de paneles , creo que tu decisión es la más acertada, nosotros fuimos muy atrevidos y nos podíamos haber hecho daño , yo tengo 42 tacos y tampoco estoy para muchos trotes jeje.
Gracias por pasarte por aquí y muchos ánimos con tu proyecto .
Subir
arnold
#17 por arnold el 21/02/2018
Ufff estoy en un momento de bajón , esto está siendo muy duro y encima como la parienta ha visto que me he puesto ha hacer cosas se ha animado y solo hace que pedirme que haga cosas para el piso asi que me estoy undiendo.
La situación actual es que ya he dado la primera capa de pintura y mañana daré la siguiente , el parquet ya está puesto , es de madera natural , roble de 11 mm .
Me tiene loco el tema del acabado del techo, no sé si revestirlo con friso o dejarlo blanco con el mismo pladur o poner una capa de celenit por lo absorbente .
La cuestión es que me queda muy poco margen para el techo pero me encanta la idea de ver madera en el techo.
Lo malo es que como madera natural solo encuentro pino, si no friso de DM con acabado de papel imitación madera , no se que comportamiento tendrá ese friso y más teniendo en cuenta que mi única opción es encolado y clavado o atornillado mejor dicho y de 8 mm como mucho , no tengo mas espacio. El celenit creo que el mínimo es de 15 mm , lo podría poner pero ya se vería desde el exterior de la ventana corredera , que tampoco me importa porque nadie lo va a ver.
Por favor una ayudita , techo pladur pintado vs friso vs cenenit, también he visto que hay imitación madera de vinilo pero eso creo que acusicamente será peor que dejar en pladur pintado, en fin...
. :-(
Subir
artem mod
#18 por artem el 21/02/2018
Celenit si no lleva cámara de aire, no funciona.
Aunque pongas un friso de madera en techo, luego tendrás que instalar unos paneles absorbentes al estilo gobos, al menos sobre tu cabeza.
Así que puestos a eso, yo lo dejaría directamente pintado, me haría unas nubes absorbentes ligeramente suspendídas y aprovecharía el invento para poner luces ocultas en las nubes, a modo de luz indirecta.
Subir
arnold
#19 por arnold el 21/02/2018
#18 Me lo estoy imaginando y pinta bien , de hecho cuando busco información en el foro tus aportaciones son las más valoradas por todos los foreros y por mí sin duda , así que, asi será el techo y lo que me ahorre en tiempo y dinero del friso lo podré invertir en acondicionamiento acústico .
Gracias Artem :D
Subir
arnold
#20 por arnold el 04/03/2018
Bueno, esto ya va cogiendo forma, ahora ya parece una habitación , está siendo duro como ya dije los diez días que tenia previstos ya superan el mes y aun me queda mucho que hacer pero cero que va ha valer la pena.

Al final he seguido el consejo de Artem de no poner el techo de madera y dejarlo con el PYL pintado , una observación que creo que vale la pena decir es que como mencioné es que cuando acabé la insonorización mi sensación de TR es que había bajado muchísimo y me gustaría haber hecho la medición porque haciendo referencia a cuando estaba el suelo de DM y las paredes de PYL sin pintar puedo decir que mi sensación sin duda alguna es que había bajado.
Cual fue la sorpresa? que cuando puse el parquet de madera ( de roble natural con una ligera capa de barniz ) el TR volvió a subir , posiblemente no tanto como al principio pero subió , sin hacer medidas pongo la mano en el fuego , aunque es muy intuitivo pensar que el DM es mucho mas poroso y absorbente que el parquet de madera , lo que me queda la duda es si con un parquet laminado hubiese habido alguna diferencia.

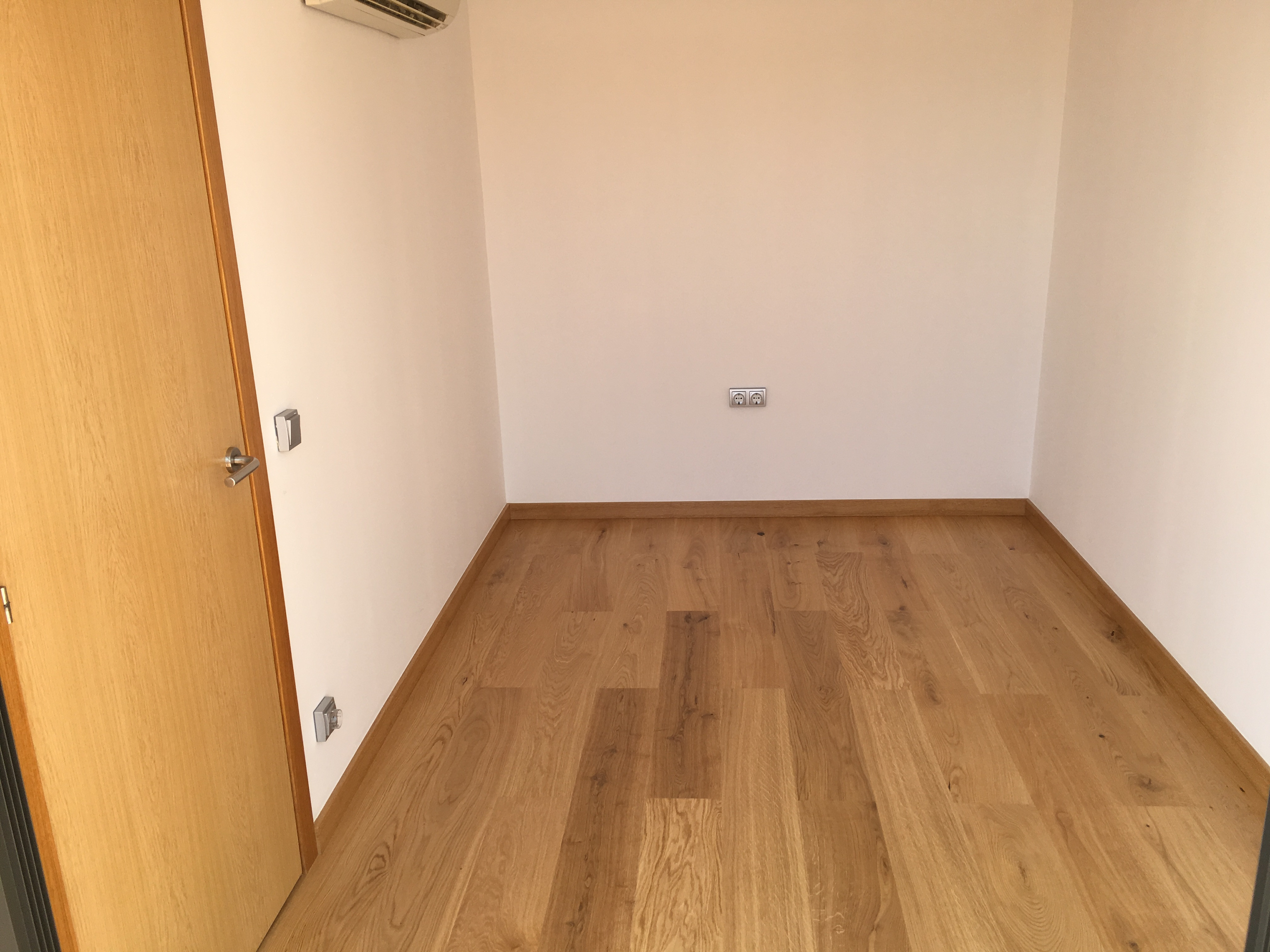

En fin gracias a mi colega el carpintero he podido instalar el parquet con sus acabados de una manera muy elegante, hay que decir que poner parquet es fácil, pero rematarlo con su zócalo son palabras mayores.

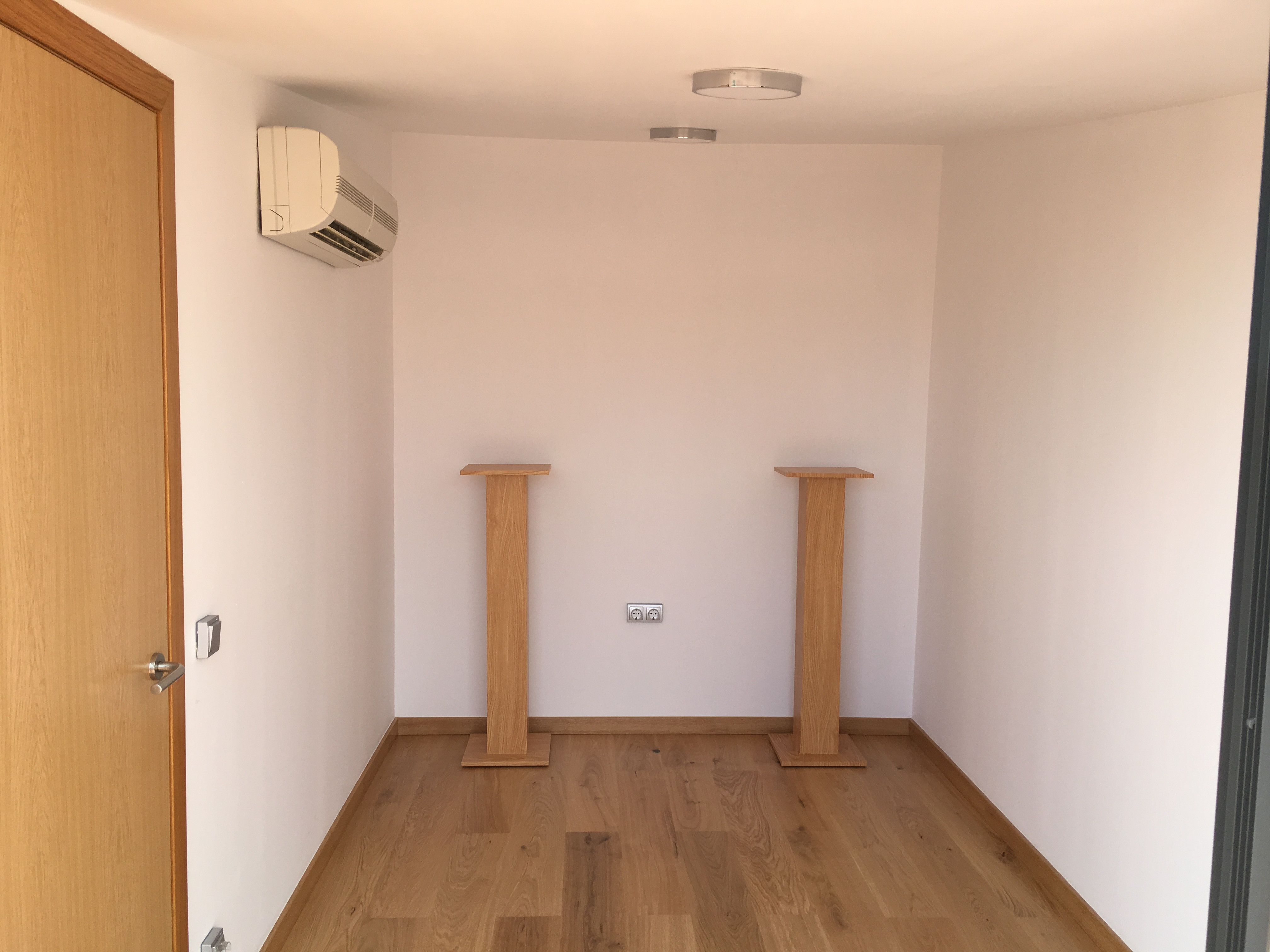

Una vez puesto el parquet el siguiente paso ha sido aprovechar a mi colega para hacer unos soportes de de monitor , como había sobrado bastante DM
y aprovechando el hilo de Pacorro , al que quiero agradecer la idea , hicimos unos soportes que posteriormente forré con papel del que su usa para forrar los muebles y el resultado fue este:

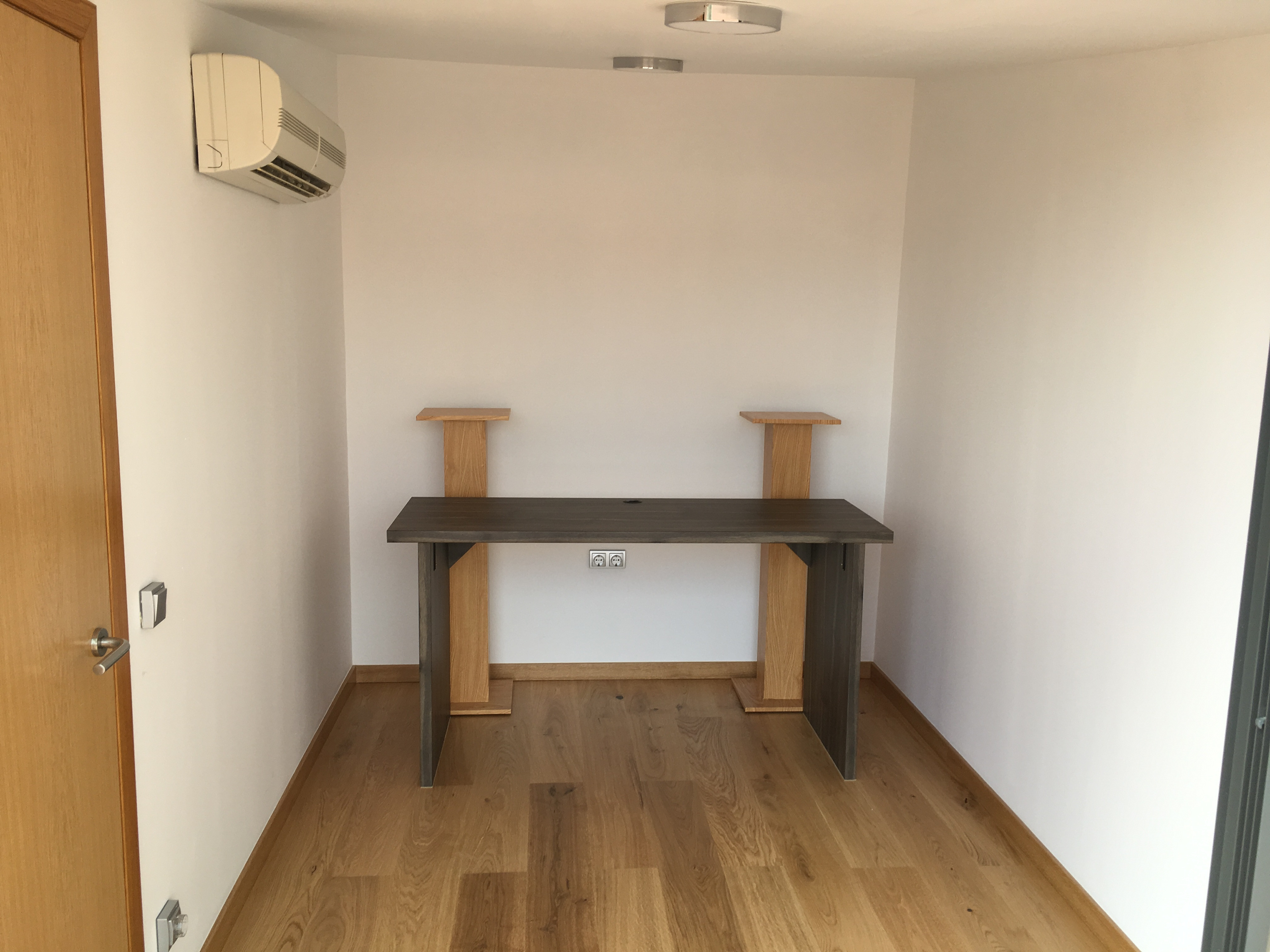

También hicimos una mesa , que es la que ahora me tiene preocupado porque por varias razones creo que no ha sido un acierto para nada, la mesa la hicimos con un tablero de los que venden el el Bauhaus como encimara , el problema es que las dimensiones no se adaptan bien , me da problemas con los soportes haciendo que la mesa quede muy separada de la pared y el color no pega ni con cola con el resto de la habitación , o me da como impresión. En fin , a ver que opináis :

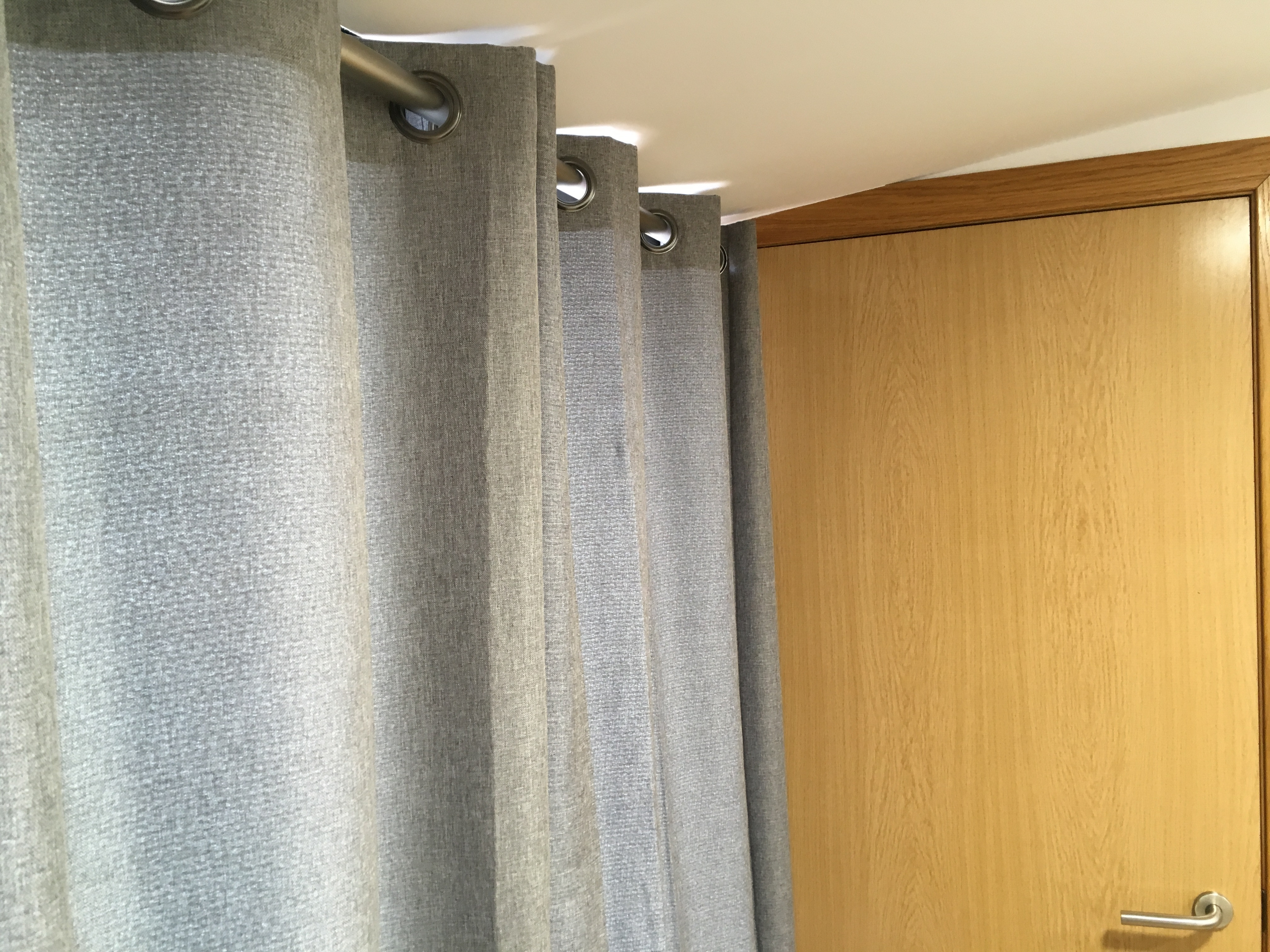

Con todo esto también he puesto las cortinas ( unas muy tupidas, son de las que venden para ventanas sin persiana, muy opacas y densas ) y la silla como se ve en la anterior foto, así que puedo decir, aunque la mesa, que creo que o hago una modificación o me planteo de cambiarla radicalmente , tengo todo lo que si o si va estar en la habitación así que el siguiente paso va ha ser hacer mediciones de la acústica , así que esta semana me pondré a buscar información al respecto, aunque ya he ido mirando tendré que buscar que micro y software utilizar y ese es mi próximo paso para poder decidir donde atacar con los paneles y trampas de grabes .

Este es el nuevo plano de mi habitación , si miráis el primero que puse y este veréis que he perdido mucho espacio pero he ganado en simetría y en insonorización ( La vista que está a arriba a la izquierda es el techo con las lámparas )


Un abrazo
Subir
1
Danilo Sante
#21 por Danilo Sante el 04/03/2018
Pero que bonito está quedando todo... felicitaciones compañero, ya lo quiero ver todo listo y con los equipos montados :birras:
Subir
arnold
#22 por arnold el 05/03/2018
#21 Gracias Danilo me alegra mucho que te guste , hay muchas horas invertidas y aun quedan unas cuantas, eso si, lo de subir placas de PYL , tableros y esfuerzo físico en general creo que ya queda poquito.
Saludos
Subir
1
arnold
#23 por arnold el 07/03/2018
Estoy mirando programas y micro para hacer las medidas y me estoy haciendo un lío , me serviría el Sonarworks para hacer las medidas? Lo digo porque veo que el programa también corrige la respuesta de altavoces y en vista de que difícilmente dejaré una curva perfecta por las limitaciones de mi espacio me iría bien.
La idea sería medir , corregir con paneles y trampas hasta donde pueda y posteriormente aplicar la corrección de respuesta para dejarlo lo más plano posible.
Lo puedo hacer todo con este programa? o me hace falta también uno específico de mediciones como Arta o REW?
Gracias
Subir
arnold
#24 por arnold el 13/03/2018

Bueno, ya tengo todo para empezar las mediciones pero al leer el manual de los monitores he visto que tienen un rodaje de 20 horas para ser estables, así que los he dejado con musiquilla .
No paran de salirme contratiempos y dudas.
La mesa que hice , descartada aunque la aprovechará la parienta .
Los soportes también descartados por tema de espacio.
He leído en varios sitios que el punto de escucha es un 38% de la distancia más larga, en mi caso es 1,2 metros y la verdad es que creo que es casi imposible trabajar con esta distancia a menos que deje los monitores a 1 metro , cosa que no me gusta demasiado y aún así tampoco se cumpliría la distancia de pared a monitores.
Que creéis que es más importante , respetar el 38% o la distancia de pared a monitores?
Otra pregunta , si los monitores están orizontales , cuál es la distancia de monitores? De tweeter a tweeter ? O del medio del altavoz a la otra mitad?
Gracias ;-)
Subir
arnold
#25 por arnold el 15/03/2018

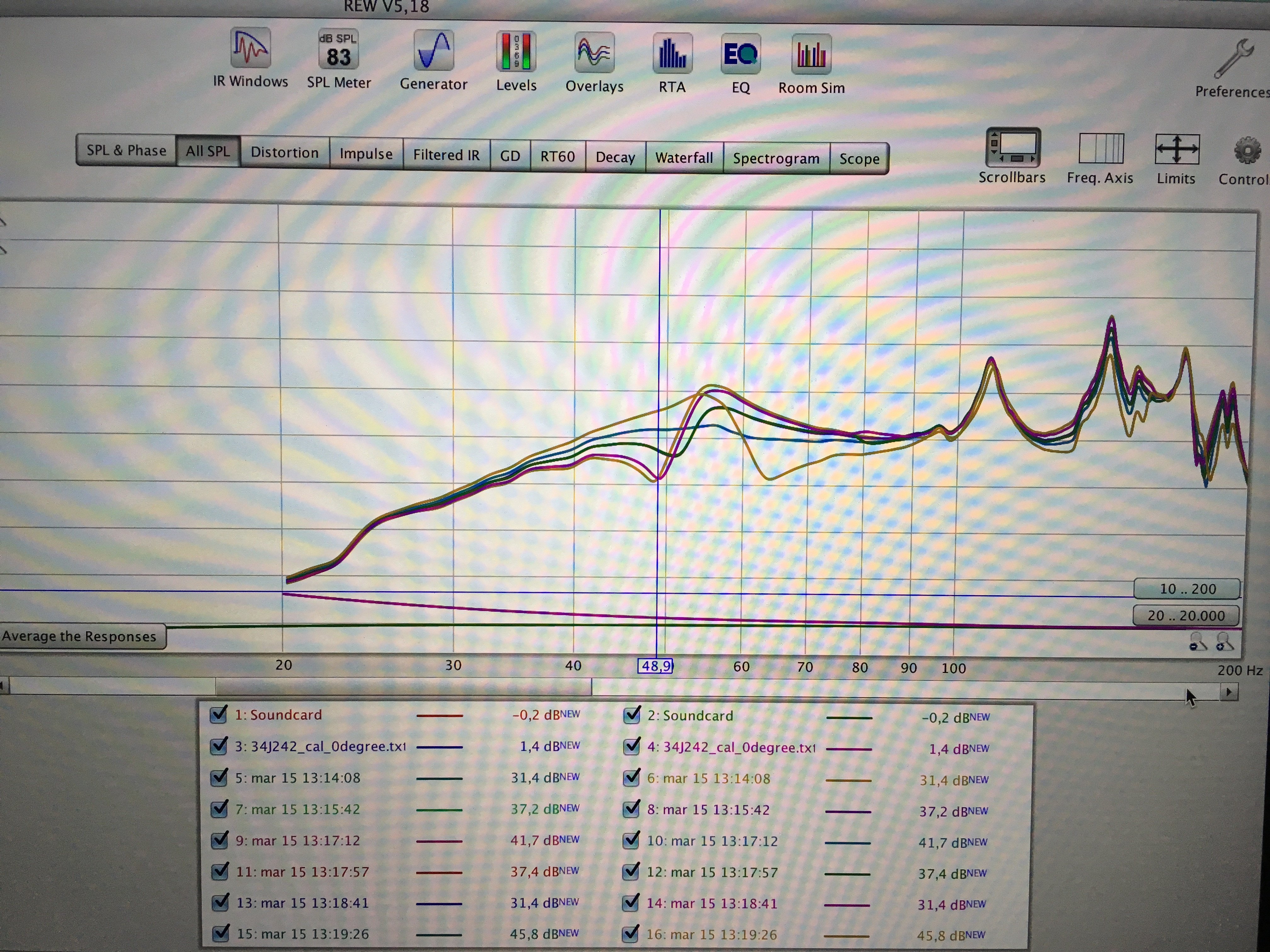

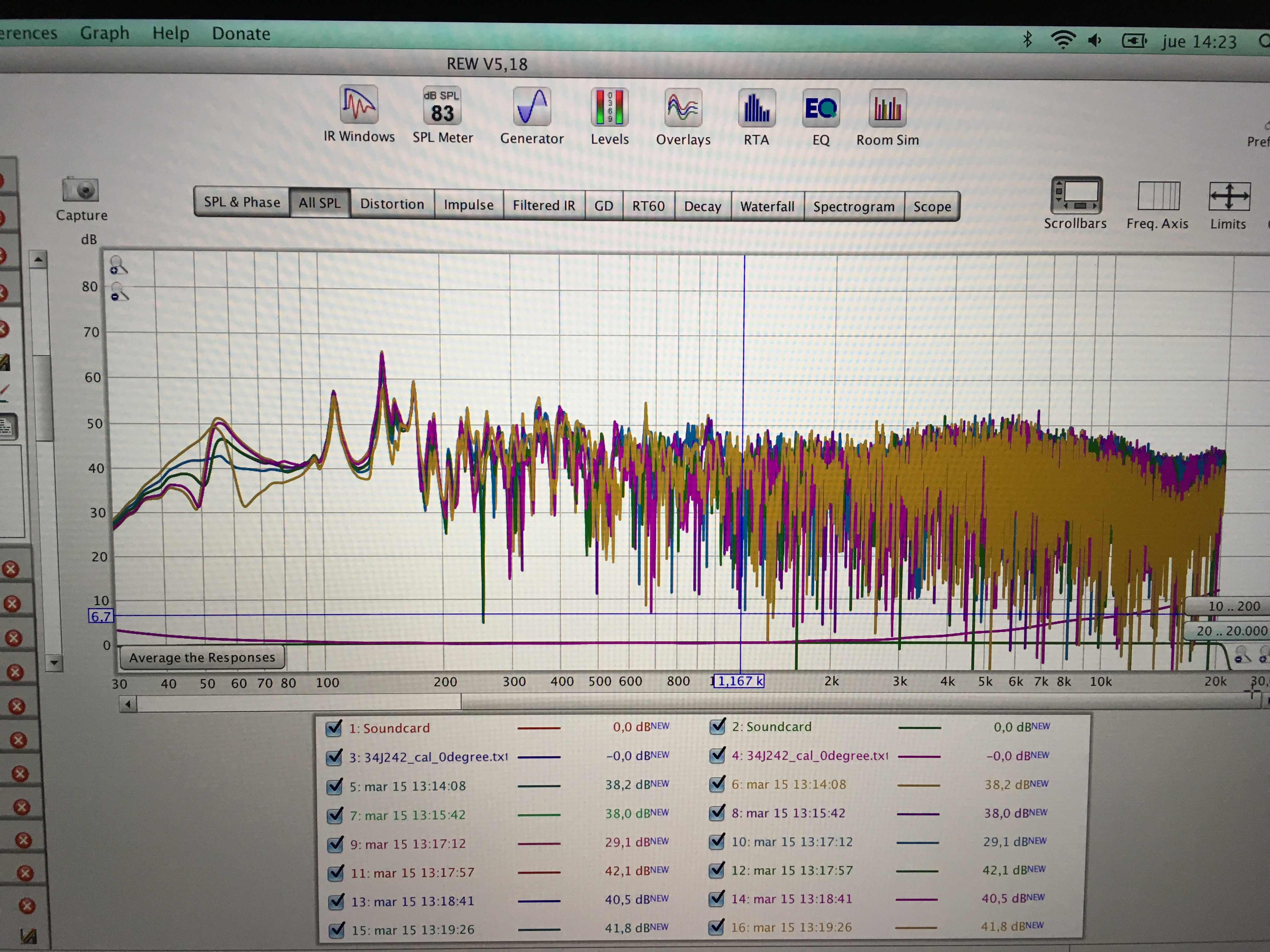

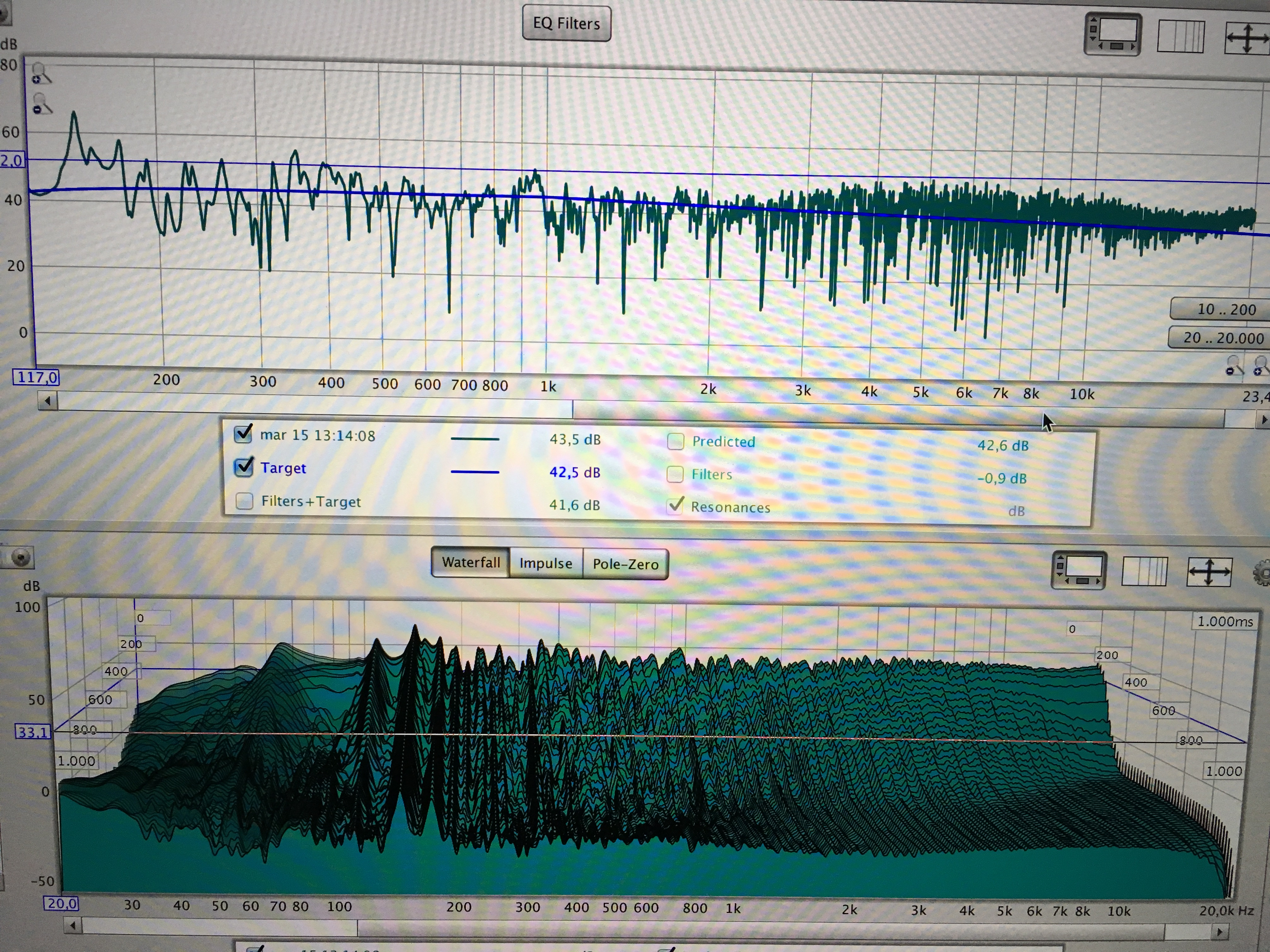

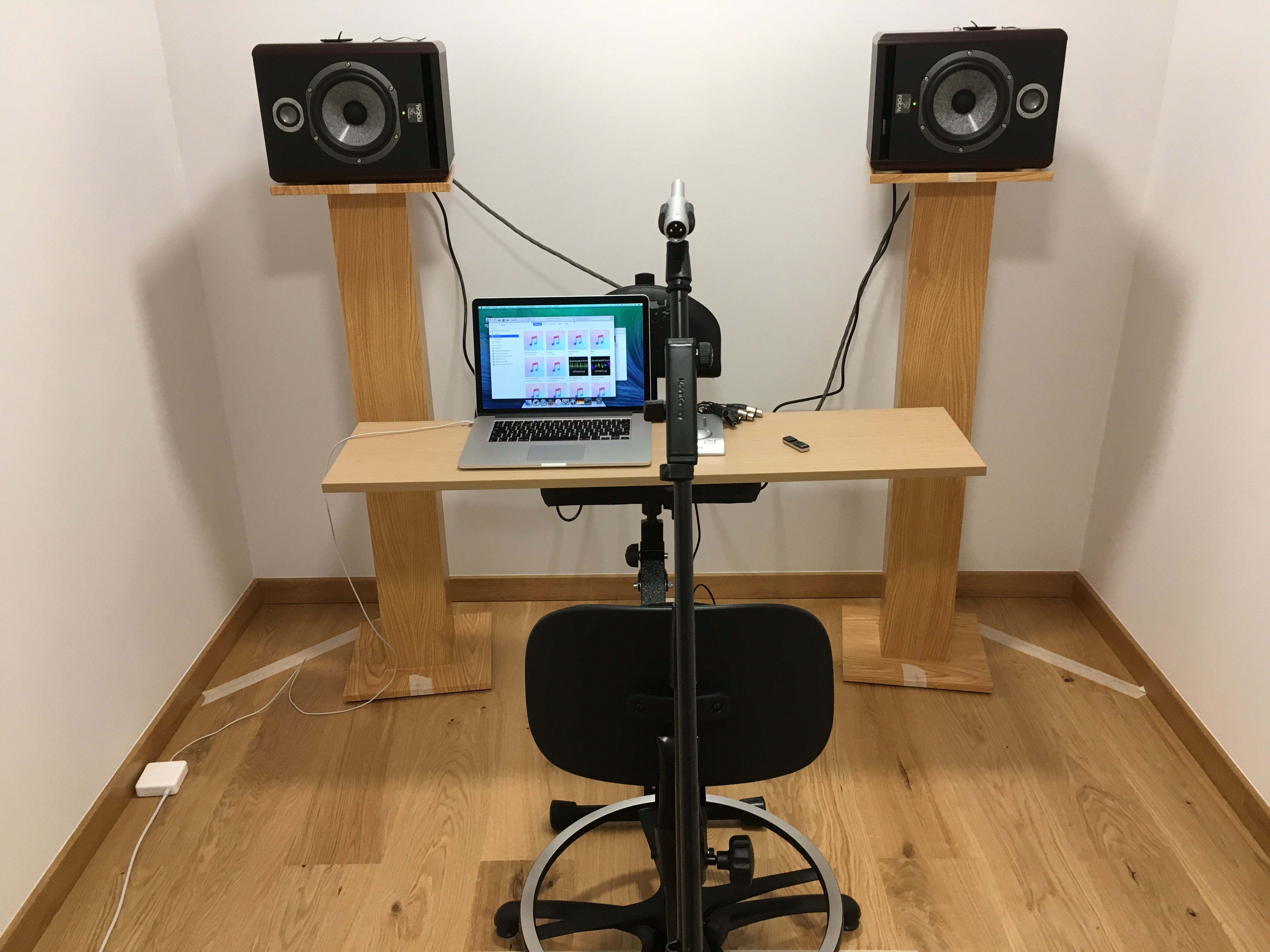

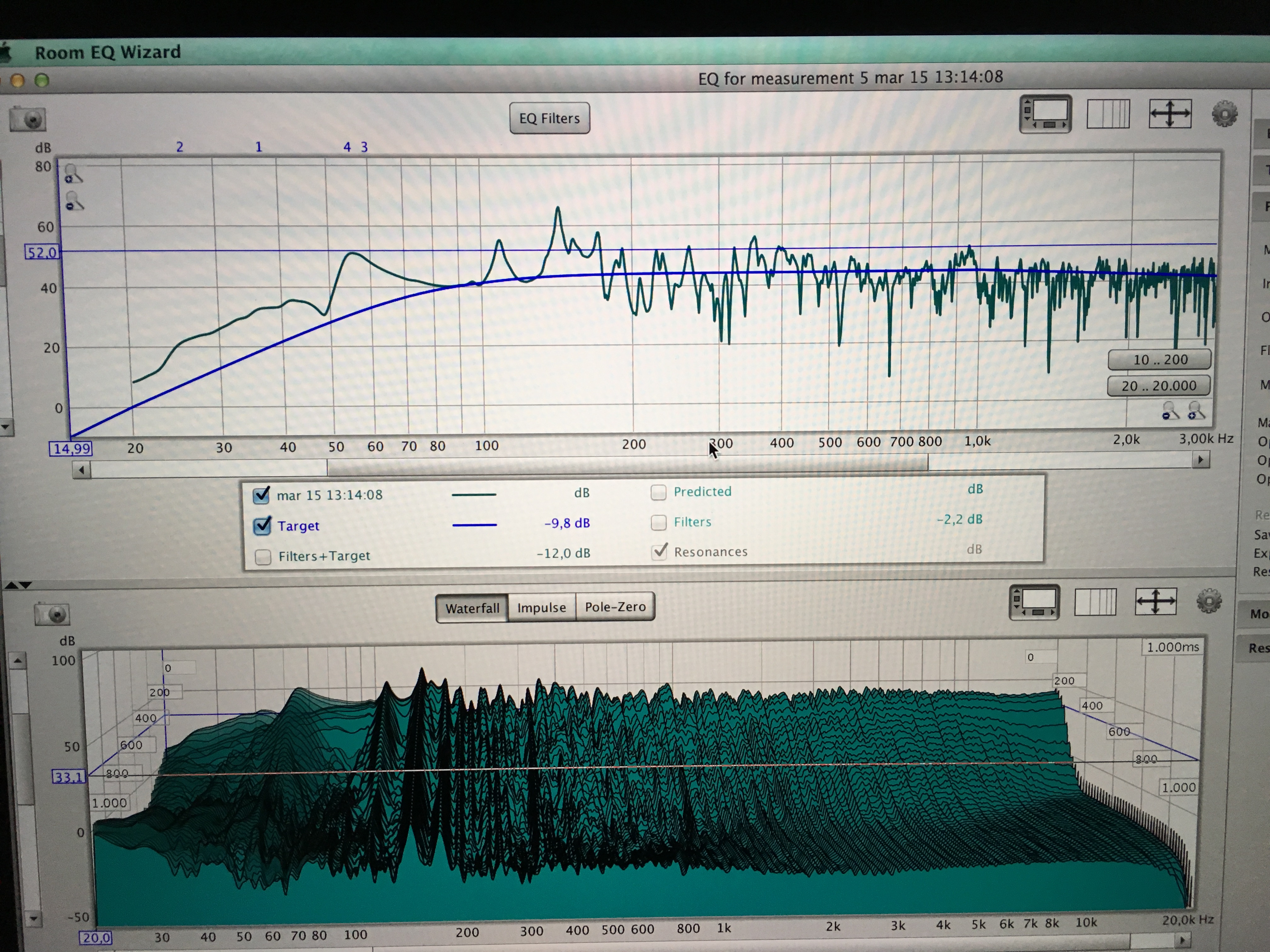

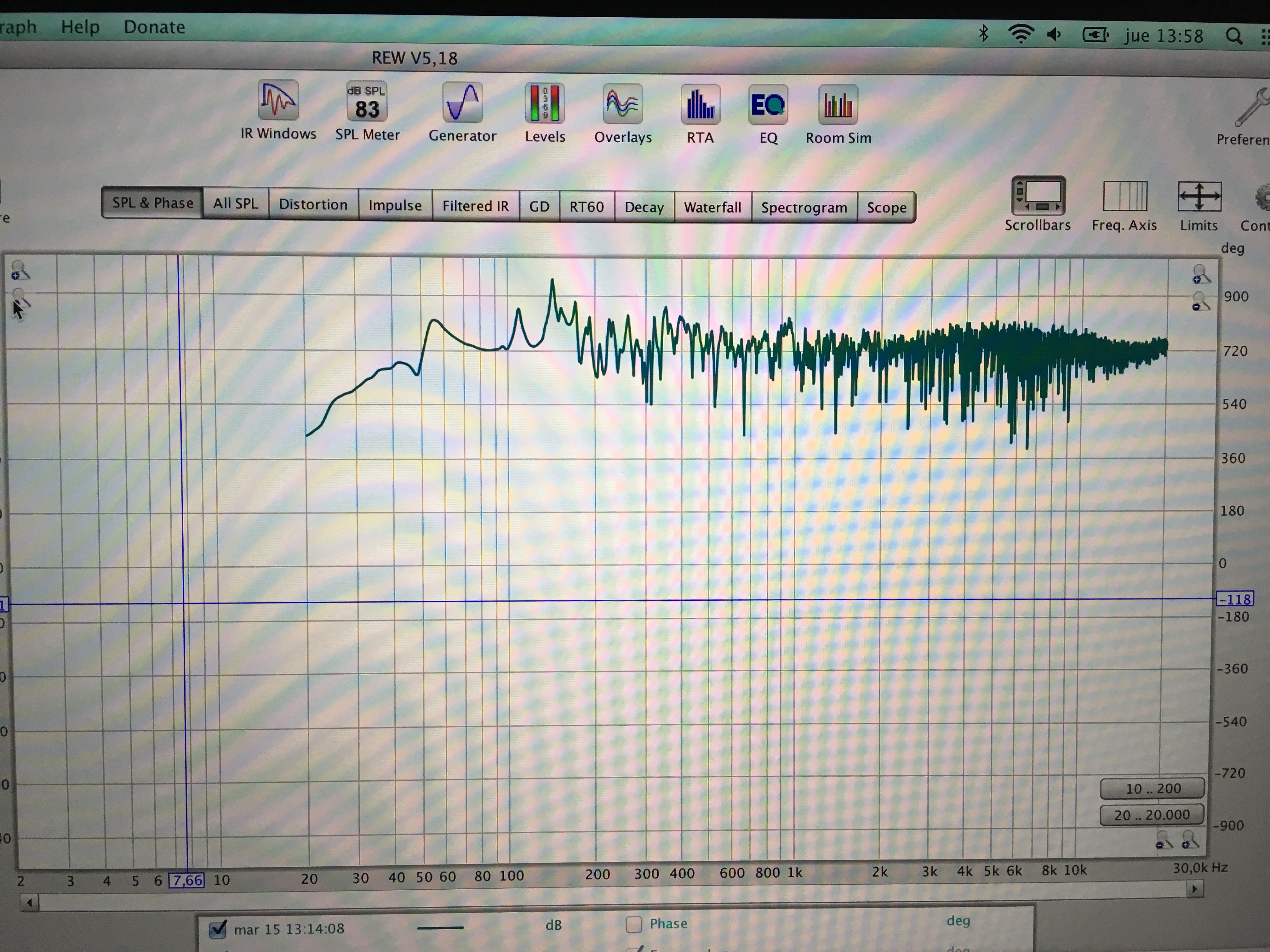

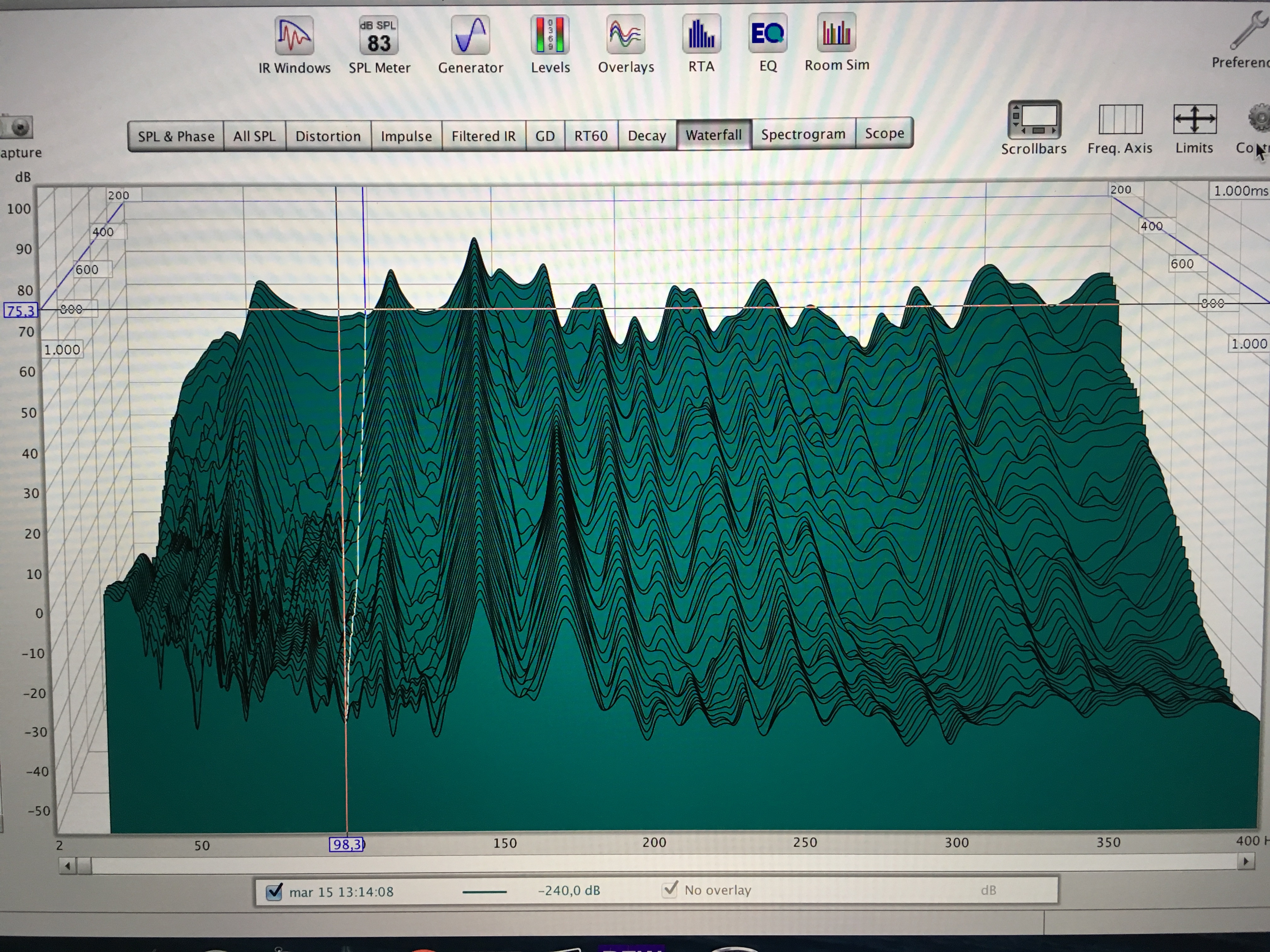

Ya he podido hacer las mediciones, espero que las halla hecho bien.
Para hacerlas he usado el programa REW y el micro de sonarwords .

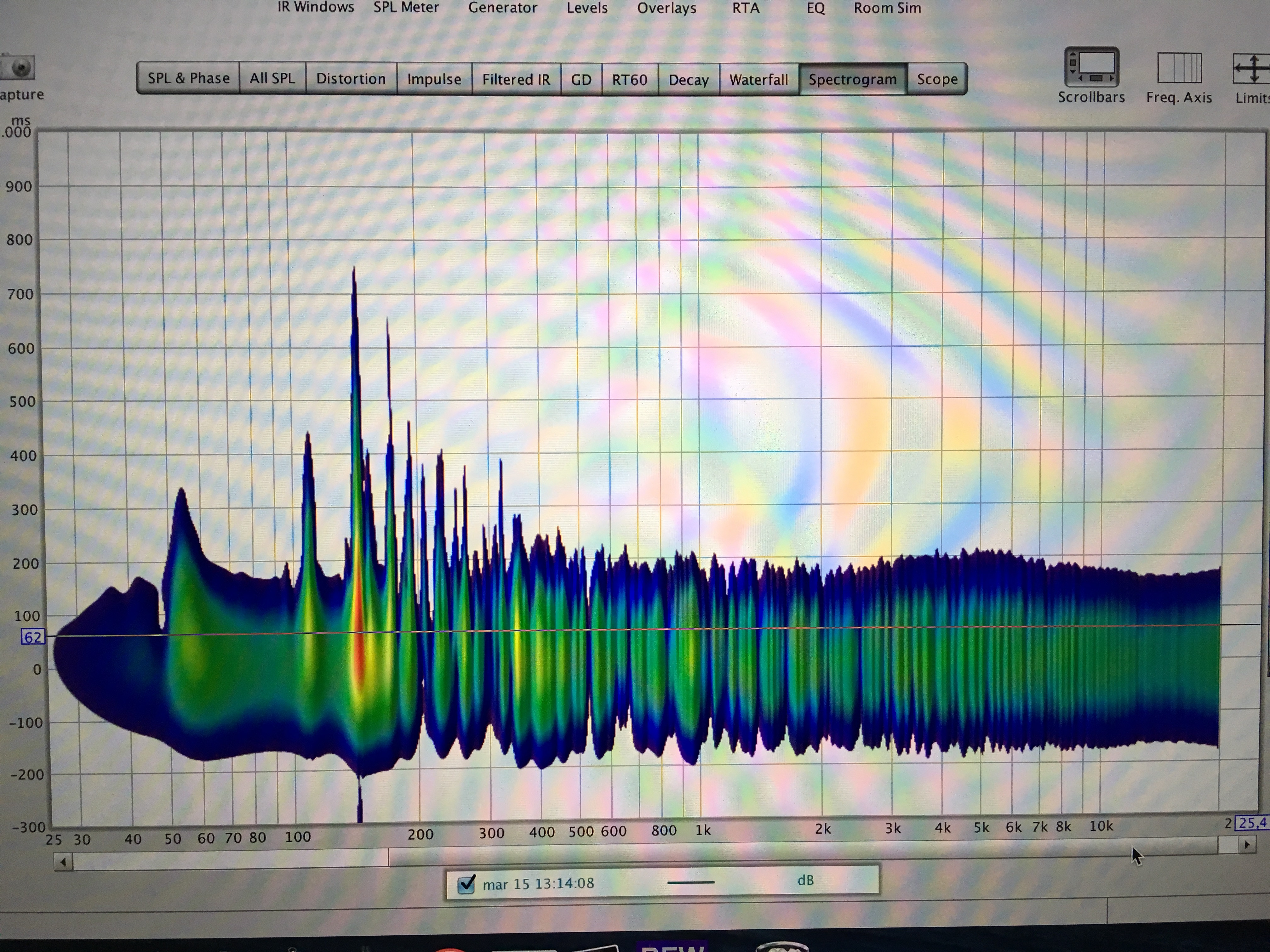

Sala sin tratar.
Ahi van los resultados.

Ahora a interpretarlas aunque parecen bastante claras.

Saludos
Subir
arnold
#26 por arnold el 16/03/2018
¿Se podría decir con estos resultados que los primeros modos de mi habitación son , 55 hz , 107,8 hz , 141,8 hz , 170,6 hz , 171 hz , 185,9 hz , 191,4 hz, 223,9 hz , 230,5 hz , 259,9 hz , 321,2 hz ... ?

¿Que los primeros modos hasta 191,4 hz son los que tendría que tener en cuenta para las trampas de graves?

¿ Lo ideal seria poner primero trampas de graves, volver a medir hasta lograr el mejor resultado para luego poner las demás placas acústicas, las primeras reflexiones y techo, volver a medir y afinar con las mediciones consecutivas?

Ya se que son muchas preguntas, en principio es como lo tengo pensado hacer aunque si alguien con un poco mas de experiencia quiere aportar algo ,se agradecerá .

Saludos
Subir
arnold
#27 por arnold el 16/04/2018
Ya tengo el tratamiento acústico , mañana o pasado me llegan los soportes de los monitores así que ha volver a hacer medidas, espero que salgan bien.
Subir
arnold
#28 por arnold el 19/04/2018

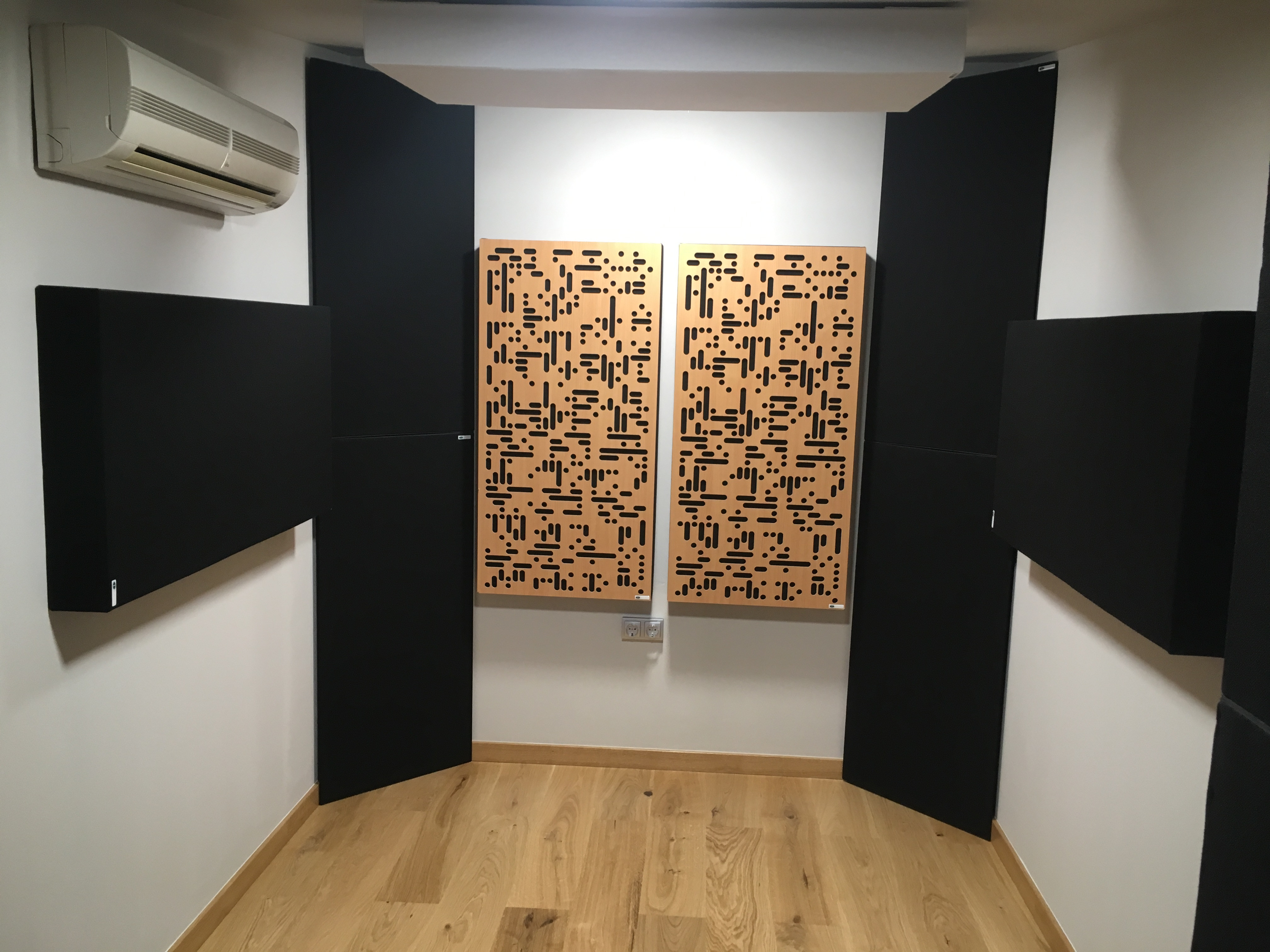

Ya estoy haciendo medidas con los paneles, la verdad es que me esta asesorando personal de Gik acoustics ya que le compre los paneles y trampas a ellos, aunque me gustaría escuchar una segunda opinión y compartir con vosotros los resultados y que podáis ver como evoluciona. Esta es la primera medida después de poner todos los paneles y los monitores así que espero que mejore algo mas.
Es un triángulo de 120 cm con altura de 128 cm , es muy similar a las primeras medidas que hice aunque los altavoces ahora están mas desplazados de la pared , unos 15-20 cms.

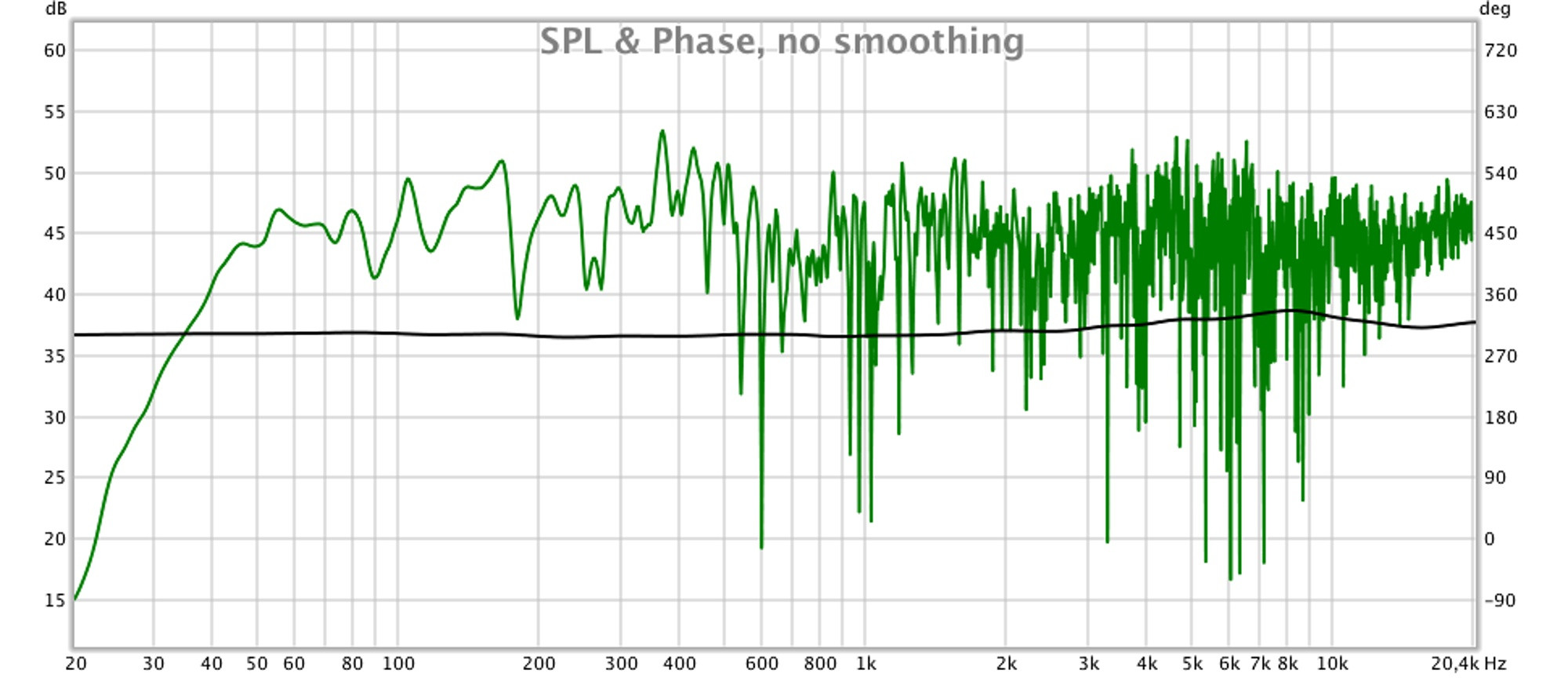

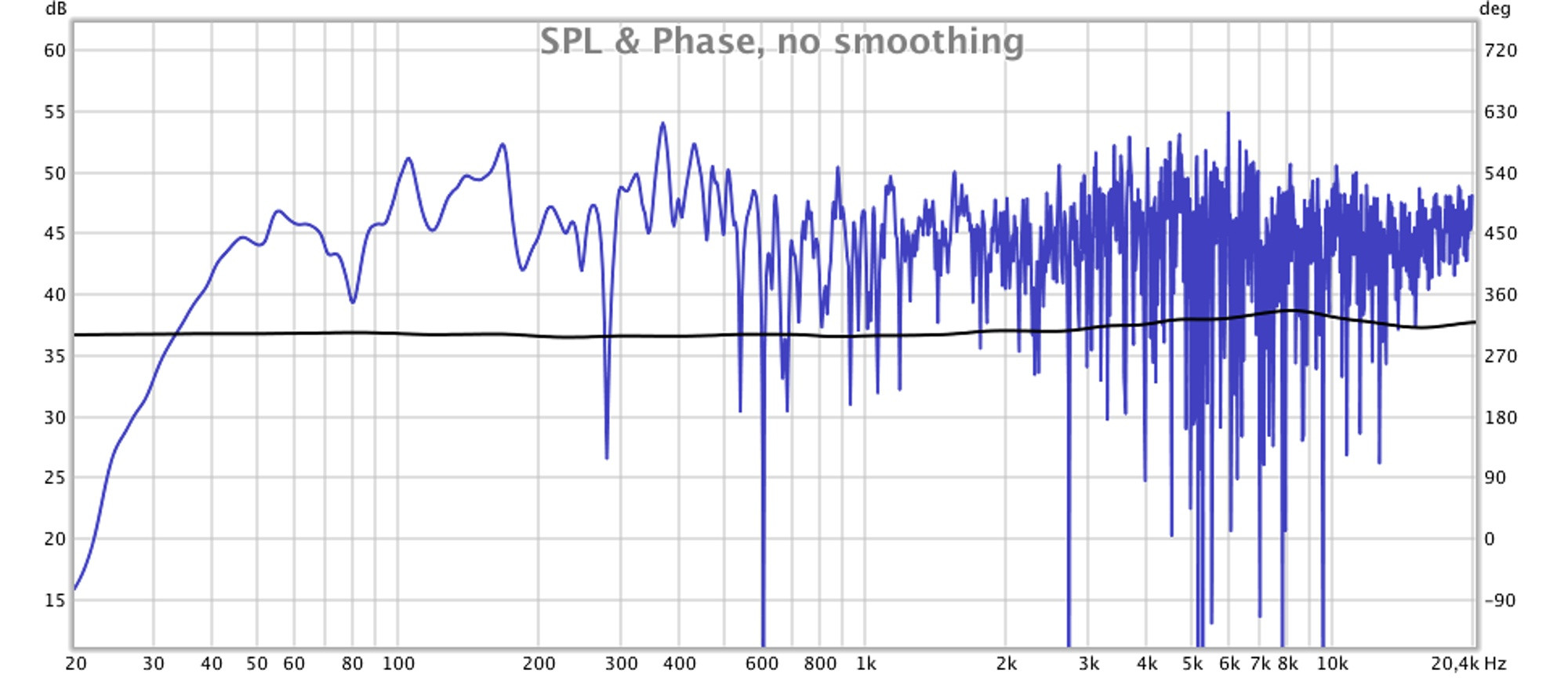

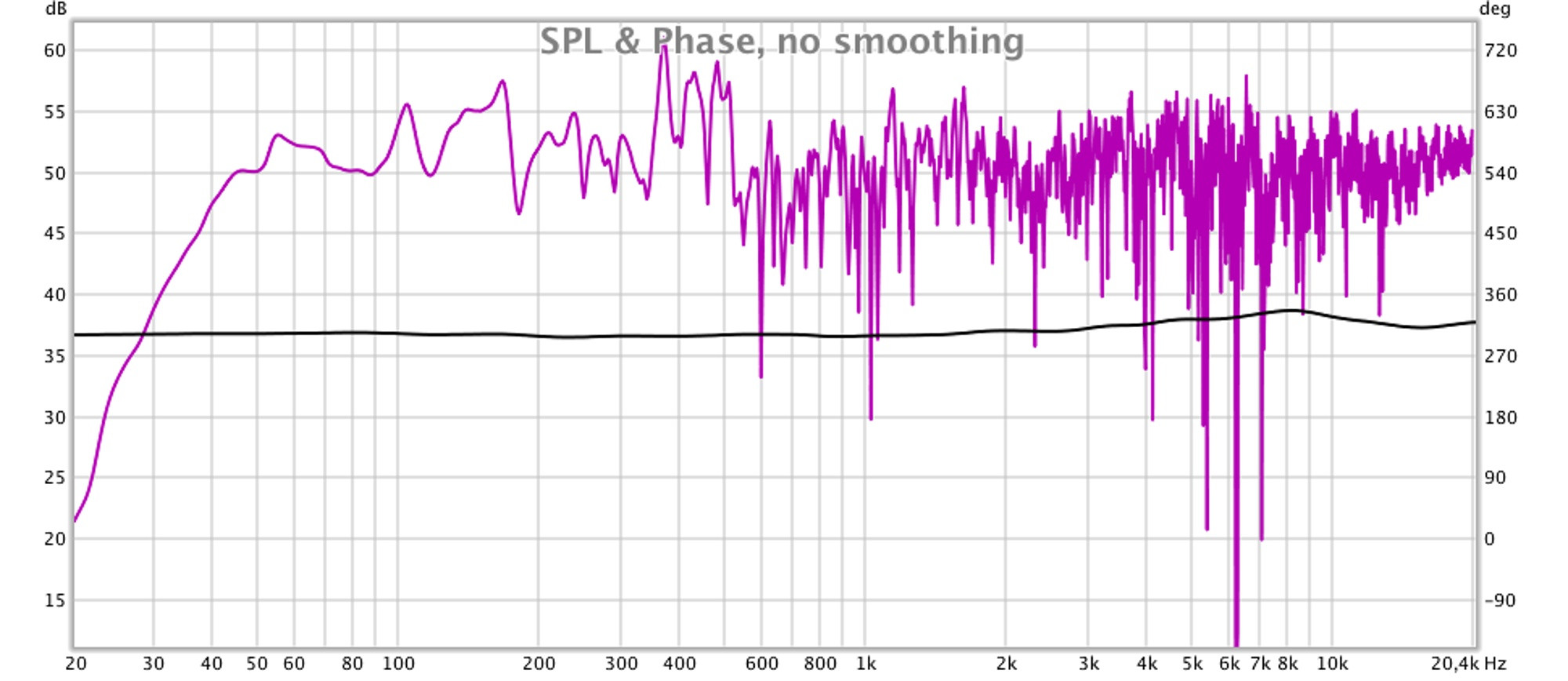

La primera grafica es el SPL con solo el monitor derecho encendido


Segunda con solo el monitor izquierdo


Tercera SPL de los dos monitores

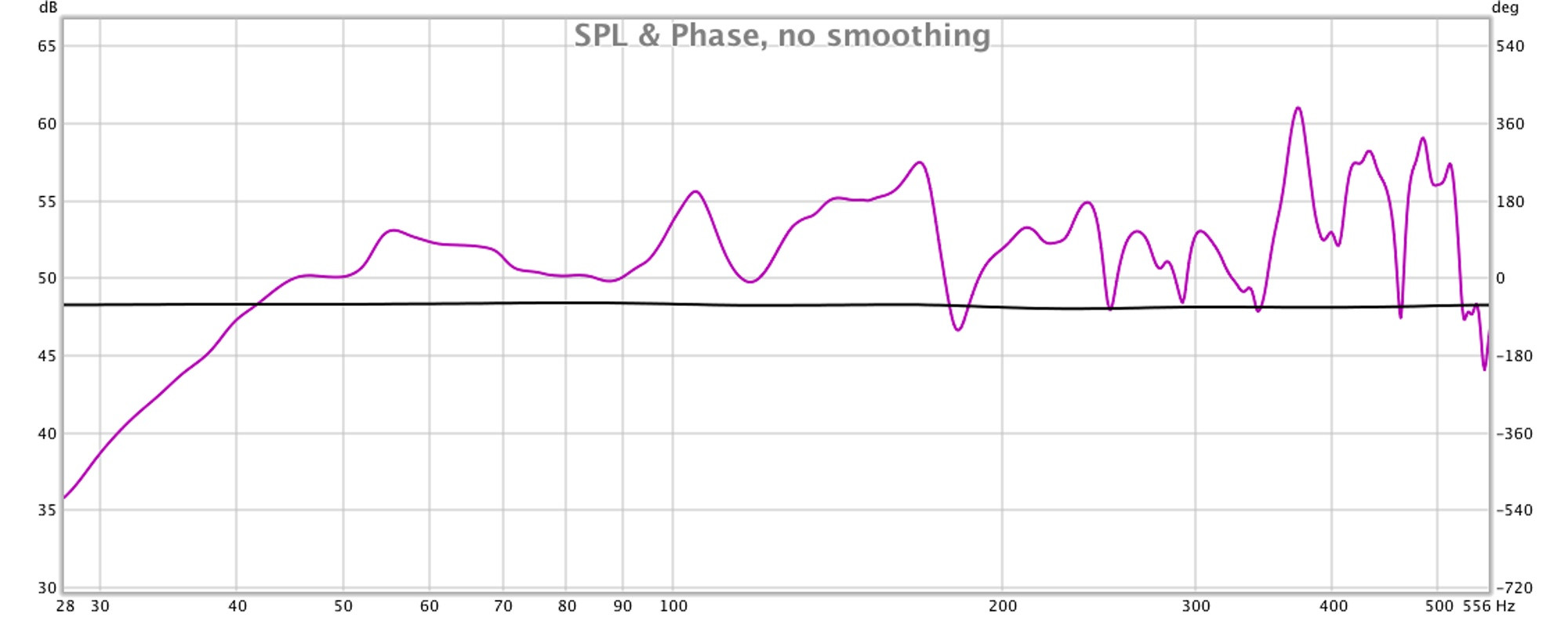

Cuarta SPL de los primeros 500 HZ

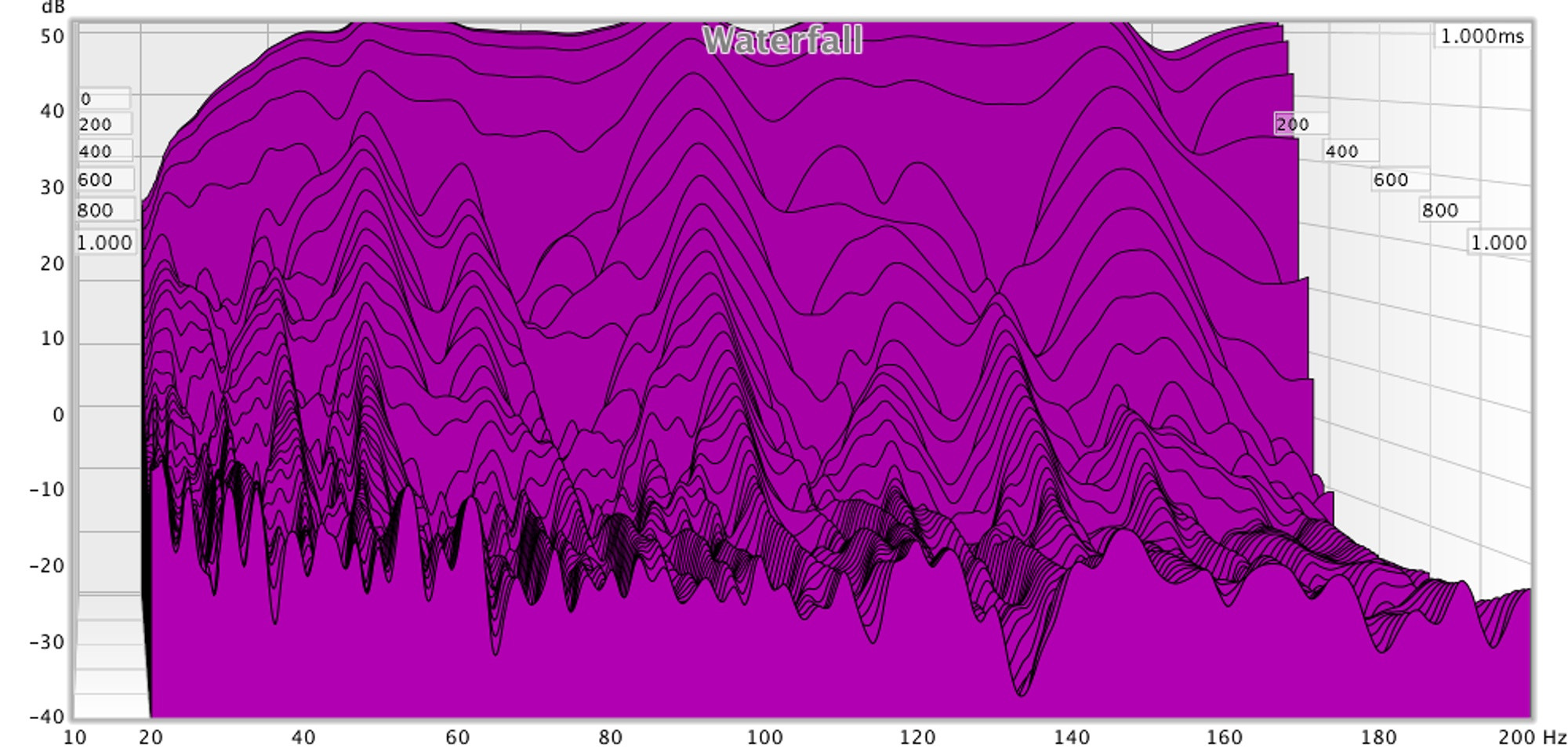

Waterfall de 20 a 200 Hz en 1 segundo

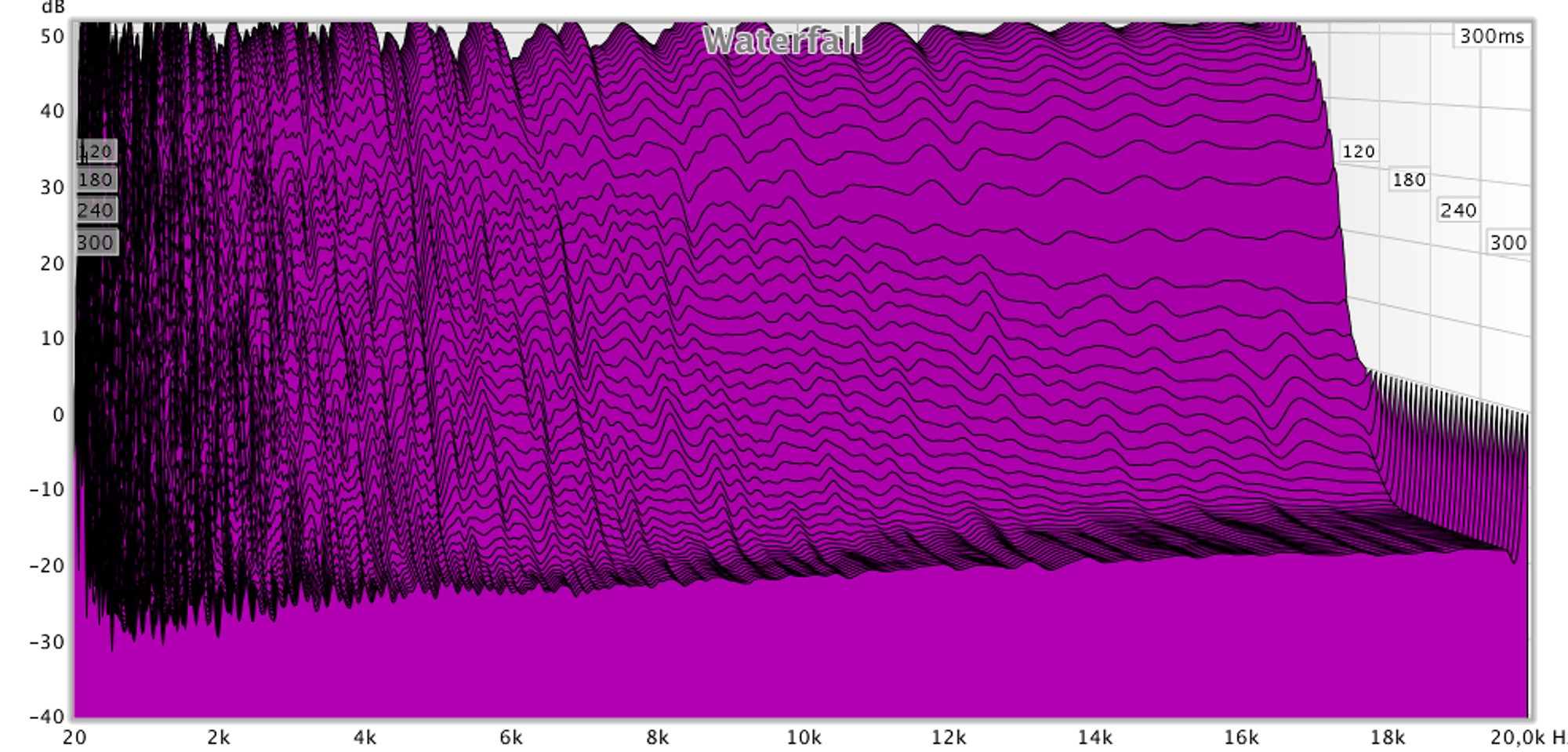

Waterfall de 20 a 20000 en 300 ms

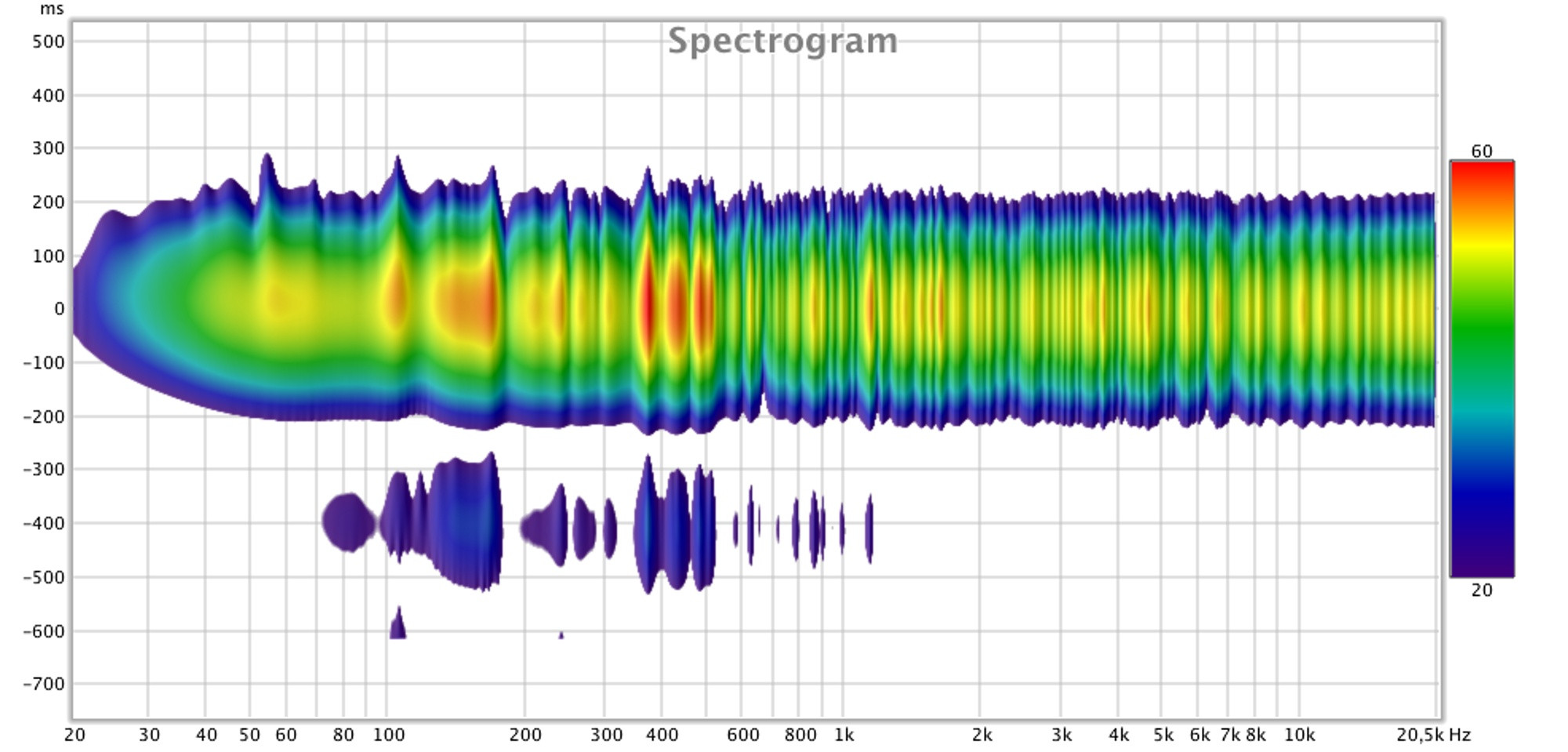

Espectrograma

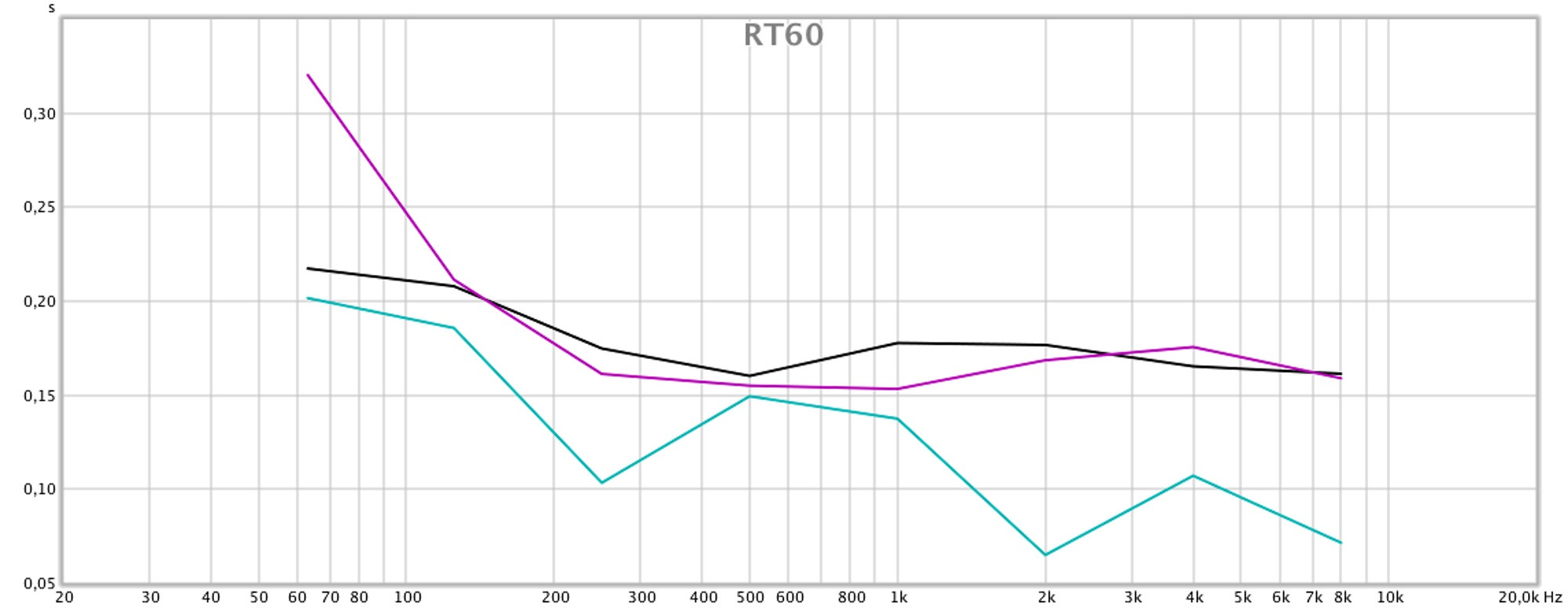

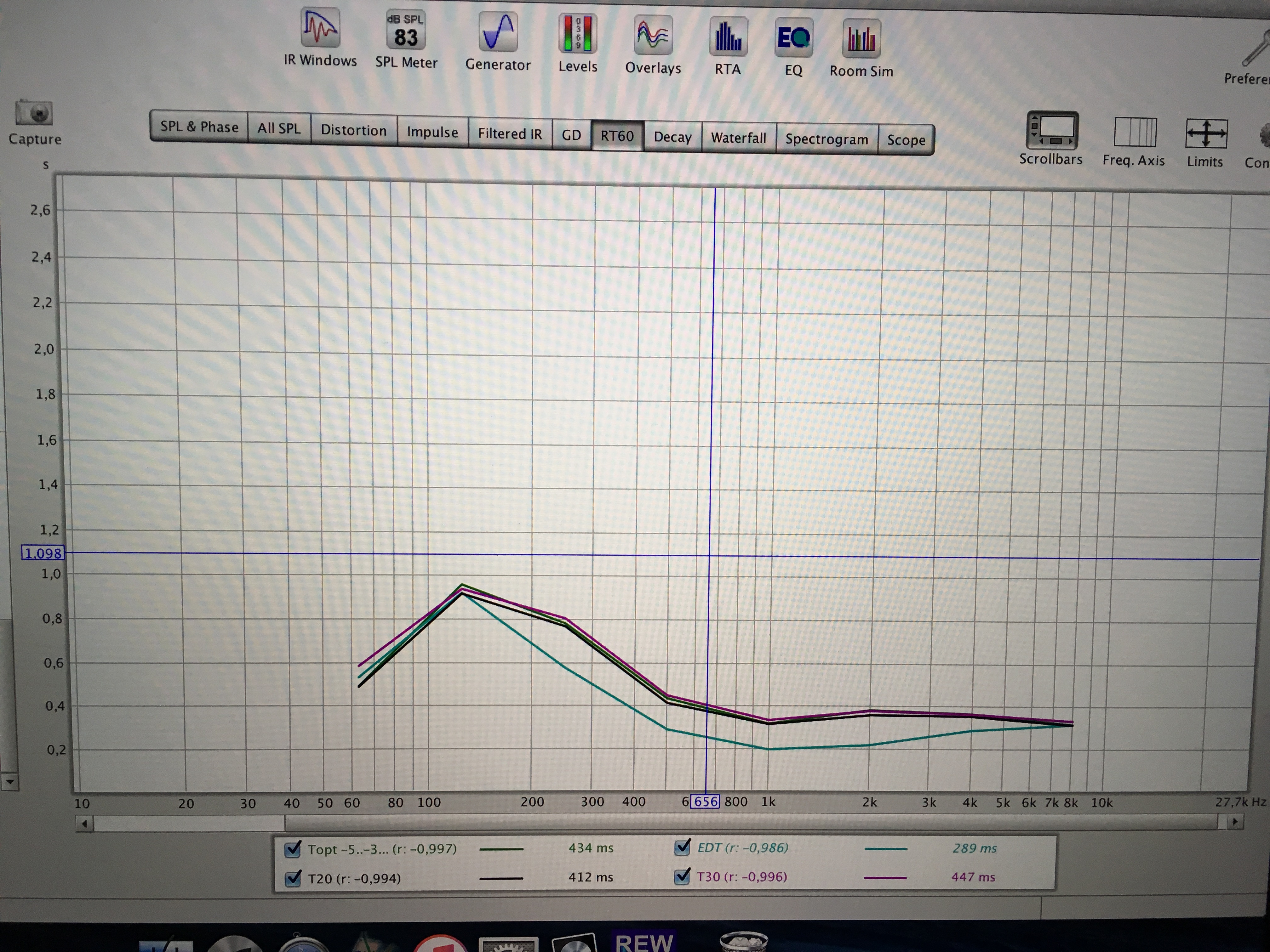

RT 60

Subir
1
Danilo Sante
#29 por Danilo Sante el 19/04/2018
Se ve todo muy limpio, organizado y bonito, vaya estudio te estás regalando. Felicitaciones Arnold!! =D>
Subir
arnold
#30 por arnold el 20/04/2018
Gracias, la verdad es que le estoy poniendo muchas ganas, quiero dejarlo todo bien organizado y lo más operativo posible . Pensaba que no iba a tener tanta paciencia , piensa que cuando empecé este proyecto me di 15 días para acabarlo y ya van casi tres meses.
Ya me quedan minucias y lo doy prácticamente por acabado pero aún voy buscando detalles como una guia pasacables que he puesto detrás de la mesa donde también he puesto una base de enchufes que tiene el interruptor para cortar corriente separado por un cable y es el pulsador que se ve a la derecha de la mesa.
La única cosa que estoy dudando es si sustituir una de las patas de la mesa por un mueble de rack , aunque siendo sensatos el único rack que tengo previsto tener es un axe fx de fractal así que creo que de momento no me hará falta.
Saludos
