Restauracion de mesa analogica

tejuca Baneado
por el 18/11/2012
Durante las últimas semanas, he recibido el encargo de reparar y poner a punto una mesa analógica Soundtracs Topaz Project 8, una mesa in-line de 32 canales que llevaba años almacenada sin protección en un garaje con humedad y que cuando se le ha vuelto a necesitar, ni encendía. Lo de "desempolvar" el equipo en este caso ha sido literal. Subo algunas fotos del proceso de restauración. Seguimos trabajando en ella hasta devolverla al estudio con una nueva vida.
Archivos adjuntos ( para descargar)

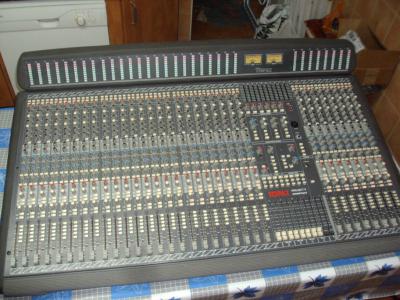

DSC07902 [800x600].jpg

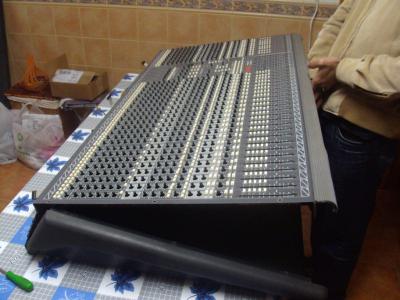

DSC07912 [800x600].jpg

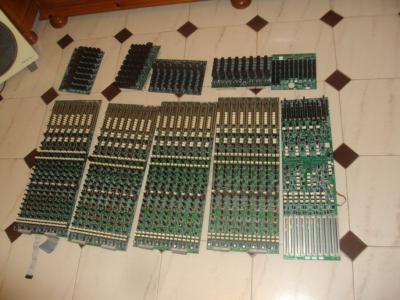

DSC07917 [800x600].jpg

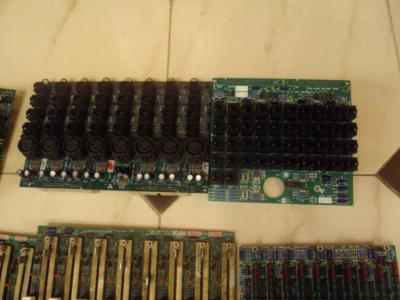

DSC07921 [800x600].jpg

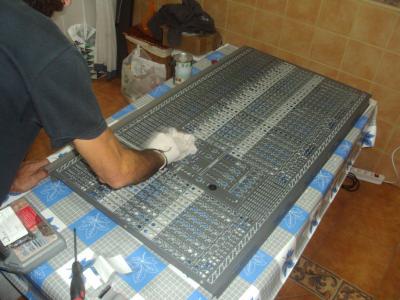

DSC07924 [800x600].jpg

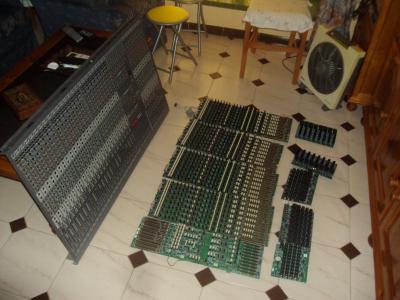

DSC07930 [800x600].jpg

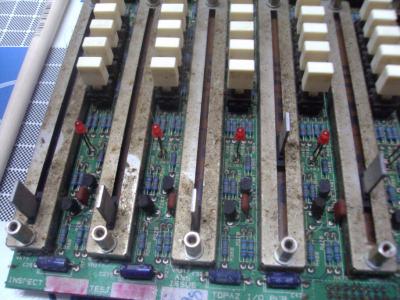

DSC07934 [800x600].jpg

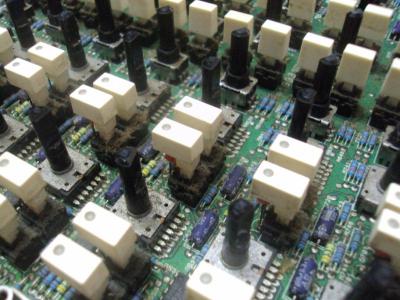

DSC07936 [800x600].jpg

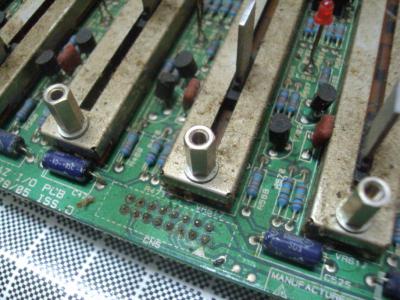

DSC07938 [800x600].jpg

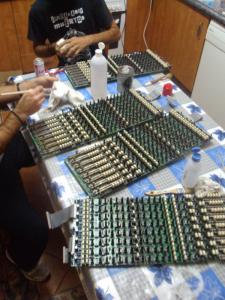

DSC07940 [800x600].jpg

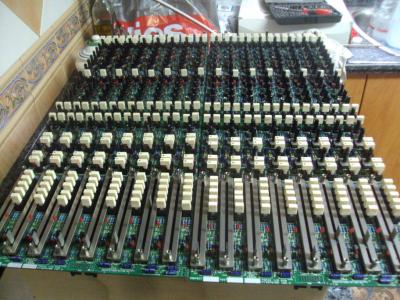

DSC07943 [800x600].jpg

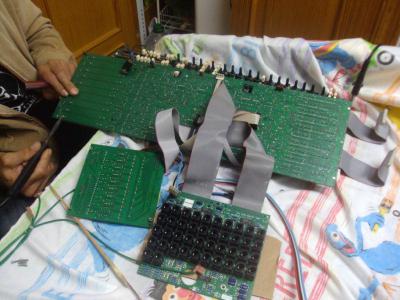

DSC07946 [800x600].jpg

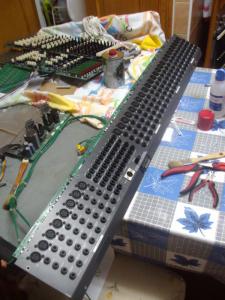

DSC07950 [800x600].jpg

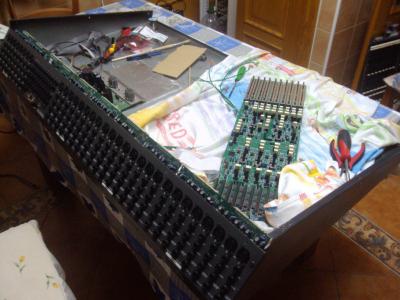

DSC07953 [800x600].jpg

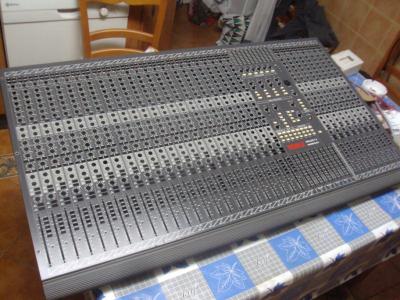

DSC07954 [800x600].jpg

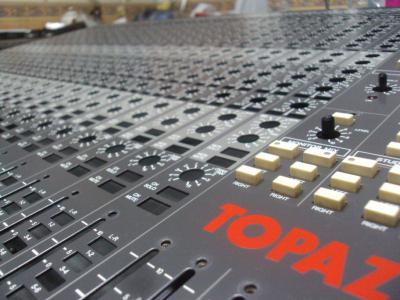

DSC07957 [800x600].jpg

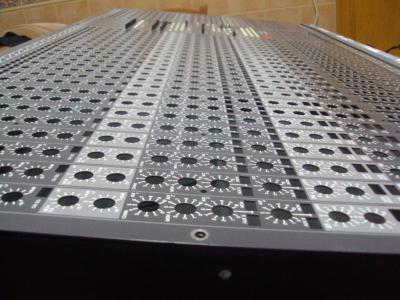

DSC07959 [800x600].jpg

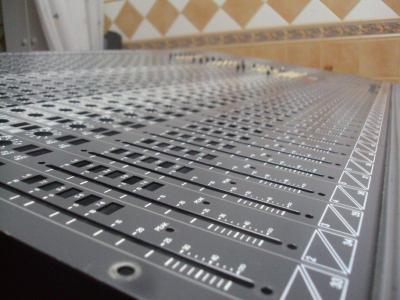

DSC07962 [800x600].jpg

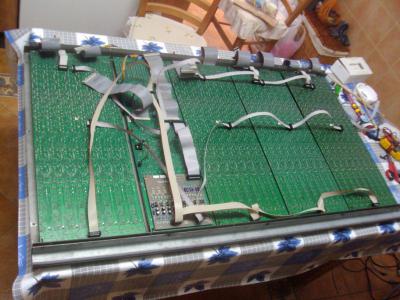

DSC07968 [800x600].jpg

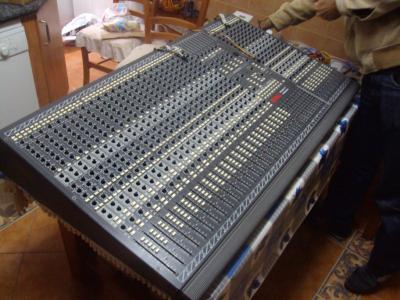

DSC07969 [800x600].jpg

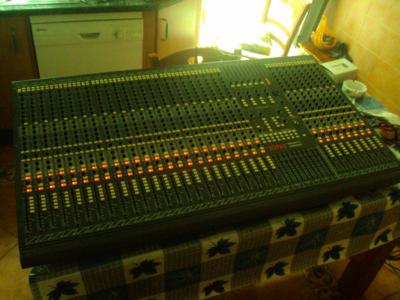

DSC07970 [800x600].jpg
Subir
1
OFERTAS Ver todas
  • Novation FLkey Mini
    88 €
    Ver oferta
  • -13%
    Kawai ES-60
    339 €
    Ver oferta
  • -31%
    Behringer X-Touch Compact
    222 €
    Ver oferta
wilner
por el 19/11/2012
impresionante!!!
Subir
guiltysmile
por el 19/11/2012
:plasplas: :plasplas: :plasplas: :plasplas: BRAVO!!!
Subir
androgine
por el 19/11/2012
Felicidades por hacer el trabajo como dios manda. Hace poco compre un mezclador analogico supuestamente revisado al 100% y venia con un kilo de roña, por debtro y por fuera...
Subir
tejuca Baneado
por el 19/11/2012
Gracias, compañeros.
Subir
pumby
por el 19/11/2012
¡Felicidades!
este es un trabajo como a mi me gustaria realizar y ya que nos dejas con ese delicioso sabor de la restauracion y como tengo una vieja mesa de 24 canales a la que voy a meter mano de inmediato me gustaria hacerte una pregunta
¿Con que producto has limpiado los fader?
Subir
tejuca Baneado
por el 19/11/2012
Por lo general, aire comprimido y spray limpiacontactos residuo 0. En caso de que persista el problema, hay que llegar a desmontarlo. Te invito a echar un vistazo en este otro hilo que trata específicamente el tema.

https://www.hispasonic.com/foros/mejor-manera-limpiar-knobs-pots-faders-mesa/245303

Saludos.
Subir
1
silvestrebcn
por el 19/11/2012
Genial Tejuca!! Éste hombre trabaja impresionante! un saludote desde Barcelona
Subir
pumby
por el 19/11/2012
¡Muchas gracias Tejuca!
A ver si soy capaz de dejarlo la mitad de presentable que tu
Subir
tejuca Baneado
por el 19/11/2012
Seguro que sí. Ánimo y si puedo ayudarte en algo, aquí estamos. Si te apetece, puedes también compartir aquí tu experiencia. Saludos.
Subir
Inxu
por el 20/11/2012
MAKINA
Subir
evidencio
por el 20/11/2012
Como la has dejado compañero,solo le falta oler a nuevo.
Y que bonita es esa Topaz!
Subir
Sebastian
por el 22/11/2012
Excelente, muy bueno, felicitaciones!
Subir
BruceWayne
por el 22/11/2012
Tremendo trabajo :plasplas:

Y funcionalmente cómo está?
Subir
tejuca Baneado
por el 22/11/2012

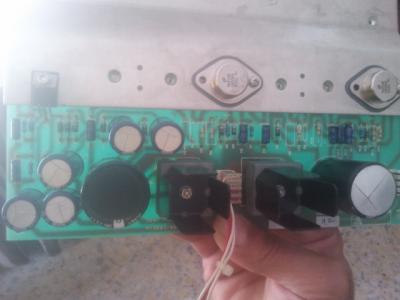

Lo primero en revisar fue la fuente de alimentación. Esta mesa tiene la alimentación dividida en dos partes: una caja externa donde están solamente los transformadores y la PSU propiamente dicha en el interior de la mesa. Esta mesa proporciona tres railes: +17Vdc, -17Vdc, +48Vdc indicados por tres LEDs en la zona central de la consola.

Al principio solo encendía el LED de +48Vdc, así que decidimos desmontar la fuente. Encontramos reguladores averiados, condensadores "ventilados" y un largo etc.
Archivos adjuntos ( para descargar)
2012-10-15 10.41.10.jpg
