Mixer's - Me he comprado un tanque [Rodec MX 180 Original]

Zitro mod
#1726 por Zitro el 03/03/2018
#1725

Hola,Óscar. Hacía tiempo que no coincidíamos...

Pues,sin entrar en mucho detalle (estoy con la tableta, y cuando quiero explayarme un poco siempre prefiero un teclado), básicamente se suelen utilizar potenciómetros, tanto rotatorios como faders (slide ; es que si los llamo lineales da lugar a confusión), cuyas pistas pueden ser de carbón o de plástico conductivo.

La mayoría de ellos son de carbón, y a nivel microscópico tienen una especie de granulado,como si fuesen "bolitas".Imagina que fuese un porespán, que realmente está formado por gránulos.

Los de plástico conductivo (CP), por el contrario, son de una mezcla (si mal no recuerdo) de polímero con metal, o una tinta basada también en polímero (plástico). No tiene esa especie de granulado, y hace que la superficie de contacto entre las "escobillas" del deslizador y la propia pista sea constante, sin "saltitos" en el recorrido del fader.

Por eso, los CP ofrecen un tacto más suave, son más precisos, más fáciles -entiendo- de hacer ambas pistas iguales en los que son estéreo/duales, son mucho más duraderos, más inmunes (por lo que deduzco) a corrosión y oxidación... Aunque creo que son más sensibles a os cambios de temperatura. Y,claro, son significativamente más caros.

Con potes rotativos, tengo entendido que los archiconocidos "Blue Velvet" de ALPS son CP. Claro,te metes en 12-18€ cada pote,lo que en nuestras mesas de DJ implica mucho dinero por canal. De hecho, mentalmente creía que los que traían las Rodec MX18/34 eran los Blue Velvet, pero he revisado fotos, y llevan la carcasa negra.

Con potes longitudinales (vamos, faders), por ejemplo dentro de los famosos K-Alps, hay ambas variantes: de carbono, y de plástico conductivo. Y mira que ya estamos hablando de faders muy,muy serios,aunque sean los de carbono. De Penny & Giles, por ejemplo las familias PGF3000 y PGF8000 son de plástico conductivo. De TKD (Tokyo -Koon Denpa, cuyos crossfaders incorporan algunos modelos de Rodec, si mal no recuerdo) hay de CP seguro,porque son los crossfaders que suministra Hi-Level como opción (es el que monté en mi PM6000). De Bourns (cuyos faders incorporan las Rodec) también hay algo; potes rotatorios, y creo que tenían también faders, pero no estoy seguro.

Si no os importa, copio este mismo mensaje en el hilo de componentes, por si resulta útil por allí también.
Subir
TheOscarmm
#1727 por TheOscarmm el 03/03/2018
#1726

Buenas Zitro, coincidimos mucho, lo que pasa es que leo desde la sombra y escribo poco la verdad.

Muy bien explicado todo, ahora me han entrado ganas de probarlos y ponérselos a mi mesa.

Siempre es un placer que te dignes a compartir tus conocimientos en electrónica (que no son pocos) aplicados a este gran hobby que nos une y lo hagas de esa manera tan altruista.

Un saludo y muchísimas gracias por responderme.
Subir
Zitro mod
#1728 por Zitro el 03/03/2018
TheOscarmm escribió:
compartir tus conocimientos en electrónica (que no son pocos) aplicados a este gran hobby que nos une y lo hagas de esa manera tan altruista.


Tampoco te creas que son tantos, y lo digo totalmente en serio. En este mismo subforo hay gente que controla lo indecible. Lo que pasa es que me gusta... así que en realidad no es tan altruista el tema.

Pero te agradezco tus palabras.

Un fuerte abrazitro, Óscar.
Subir
Kaiser
#1730 por Kaiser el 04/03/2018
#1729

Plantea tu pregunta en https://www.hispasonic.com/foros/equipo-dj/f41

Este post no está para eso.

Suerte
Subir
MarioH
#1731 por MarioH el 17/03/2018
Buenas noche tengo una bx9, se me ha estropeado él vumeter, no se encienden los led.
Sabéis donde podría encontrar el repuesto ??

Mucha gracias !!!
Subir
Ivo Dominguez Garcia
#1732 por Ivo Dominguez Garcia el 31/03/2018

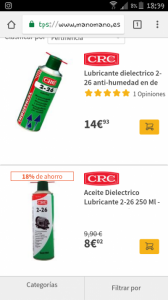

Ola buenas me podrias decir cual de estos dos sprays uso para el mantenimiento de mis fader de la rodec bx9? Primero exare un poco de aire comprimido y despues crc contact clener de reiduo 0 y despues tenia pensado exar un pelin de este para lubricar pero nose cual de los dos cojer! Gracias de antemano y un saludo a tod@s :)
Archivos adjuntos ( para descargar)
Subir
Javi Rollo
#1733 por Javi Rollo el 13/04/2018
Pregunta para los más expertos

La 180 50aniversario tiene algo de especial mejor que por ejemplo una 180mk3??

Me refiero más que nada sobre el tema de componentes y tal, veo que tiene doble xlr y pfl pulsadores, eso está bien pero hay algo más ?


Saludos !
J.rollo
Subir
Zitro mod
#1734 por Zitro el 13/04/2018
#1733
Por lo que yo recuerdo, la Limited, SE DECÍA, incorporaba mejores componentes y se había mejorado el audio (lo cual me cuadra más como argumento de marketing que como realidad). Posteriormente "reutilizaron" la Limited para sacar la Original, con alguna chorradilla menos (el logo retroiluminado, por ejemplo), pero las placas son exactamente las mismas, y el sonido, por ende... Bueno, juzga tú mismo :



Un saludote
Subir
Resistance
#1735 por Resistance el 17/04/2018
Zitro escribió:
Por lo que yo recuerdo, la Limited, SE DECÍA, incorporaba mejores componentes y se había mejorado el audio (lo cual me cuadra más como argumento de marketing que como realidad). Posteriormente "reutilizaron" la Limited para sacar la Original, con alguna chorradilla menos (el logo retroiluminado, por ejemplo), pero las placas son exactamente las mismas, y el sonido, por ende... Bueno, juzga tú mismo :


Creo recordad que traen fuentes de alimentacion diferentes en su interior. Creo que fue el compañero Brainkaos el que nos desvelo que la fuente de alimetacion de la ORIGINAL en este caso, ya no era la toroidal sino otra diferente, algo peor creo.....pero no menos eficaz, o algo asi....
Subir
Resistance
#1736 por Resistance el 17/04/2018
Retomo los comentarios del creador de este foro maravilloso Brainkaos (que por cierto ha desaparecido de la nada..., y es una pena porque aportaba mucho a esta gran comunidad)

aqui nos cuenta sobre los que ve al abrir su mx180 Original, cuales fueron sus sensaciones, y comenta algunas diferencias como la de la fuente de alimentacion.

#88
Subir
Resistance
#1737 por Resistance el 17/04/2018
aqui va...

BrainKaos escribió:
Pues bueno, tíos........... mal rollo... a ver por dónde empiezo...

Veréis, hace más o menos un mes que mi portal está totalmente en obras (ascensor incluído). Vivo en un primero y es alucinante la de polvo que está entrando en casa. Cuando subo andando por las escaleras, puedo ver una fina capa blanca de polvo cubriéndolo todo por completo: el suelo, las barandillas, los buzones y toda clase de elementos decorativos. Es acojonante la que están liándo ahí abajo.

La cuestión es que la Rodec me hace el típico ruido de suciedad en los faders todos los días. Es sólo un momento, al encenderla, los compruebo, veo que efectivamente hacen ruido, los soplo un poco y listo, dejan de hacer ruido, pero al día siguiente están otra vez igual. Lo sé porque he metido la mesa en una bolsa de plástico sellada y al conectarla de nuevo al día siguiente, no hacen ruido. He estado pensando e intentando encajar las piezas, porque llevo desde agosto con ella y usándola al mismo ritmo y en las mismas condiciones, y derrepente aparecen estos ruidos de suciedad... pues eso, las obras pienso yo.

Ok. ¿No se suponía que esta mesa traía esos faders ALPS modelo tanque que por cómo estaban diseñados, impedían la entrada de suciedad al interior del fader? Pues yo suponía que sí, pero el otro día abrí la mesa para echarle un vistazo y resulta que no son ese tipo de faders, sino que son ALPS "sencillos", sin más, les cae toda la mierda dentro sin ningún problema. No sé, al margen de eso, es flipante que a pesar de que la mesa trae esas finas láminas protectoras de plástico justo en el rail de la mesa para tapar el hueco, del apaño del AironFix que me chivó Max, y de tenerla siempre tapada, me esté pasando esta bullshit.
Me molesta que tenga que soplarle los faders todos los días a esta mesa, no por el hecho de soplar -que me cuesta 10 segundos- sino porque se supone que debería de aguantar eso y bastante más, pero en mi caso, no lo está haciendo...

Bueno, para intentar poner remedio al asunto, he comprado un par de faders ALPS modelo tanque para cambiarlos (un rato soldando y listo) por los dos que suelo usar, y qué queréis que os diga, ya me han llegado, y su diseño y construcción me mola mucho más que los otros... éstos sí que son los antimierda que yo quería tener:

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_154406_zpsfb18632d.jpg

No sé por qué cojones (quedamos que se podía decir "cojones", ¿no?) tienen que dejar de instalarlos en esta mesa, por lo menos que los monten en la 180 Original ¿¿no?? ¿¿No se supone que es la "vieja" de todas las que hacen ahora?? ¿¿Por qué no conservan la esencia tanque, eh?? ¿¿Qué clase de broma es ésta??

Pero eso no es lo peor... lo peor es que nada más abrirla, no podía dar crédito de lo que estaba viendo...

1) La placa del circuito de la fuente de alimentación estaba medio suelta, tal cual... después de asimilar el shock, me fijo, y de 4 fijaciones que tiene, dos de ellas estaban sueltas, de tal modo que estaba en suspensión, literalmente bailando en el aire... así como os lo estoy contando. No voy a contaros milongas, esto es lo que me ha pasado por mucha pena que me dé tener que decirlo. Y no voy a esconder, ni a maquillar nada, que ya vamos teniendo una edad.
Retomando el tema, digamos que la PSU (Fuente de alimentación) va insertada sobre 4 pilares (de plástico -todo hay que decirlo-), de tal modo que por cada esquina de la PSU va uno de estos 4 pilares insertado. Pues como digo, de las cuatro esquinas de la PSU, dos de ellas estaban sin insertar en sus correspondientes pilares. Flipante. Me quedé de piedra al verlo... tan de piedra que es que se me olvidó sacarle una foto a la PSU bailando... del mal rollo, directamente agarré y la puse en su sitio:

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_152128_zpse794961f.jpg

La fuente de alimentación, a priori, no me mola. No hay transformador toroidal bestia. No está fabricada por Rodec, sino por una empresa de UK llamada Sunpower (mirad en la placa, a la altura del transformador): http://www.sunpower-uk.com/. ¿¿Comorrrrl?? No sé tíos... me esperaba otra cosa. Por cierto, esa placa que se ve debajo de la fuente que pone "input" y "power", es la de los vúmetros.

2) Después de ver aquello colgando, enciendo la linterna y me pongo a mirarlo todo por todos los sitios y en todos los ángulos, ya que hay mucho conector por todos los sitios, fajas de cable (buses) que se meten por muchos sitios, placas en distintas posiciones, y es necesario ver bien. Bueno, pues resulta que me encuentro hasta 6 conectores a punto de soltarse... Sí, seis. Dos de ellos en el interruptor de la corriente:

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_143359_zpsd20af443.jpg
http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_153303_zps2963bffb.jpg

Otros tres más en la placa donde está la toma de auriculares, pote de PFL/MIX, etc (en la foto están ya bien puestos):

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_150742__zps0164a4fa.jpg

Y el último estaba en una pequeña placa que está encima de la PSU y sale en plan "tejado" (en la foto está ya bien puesto):

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_153104_zps99b55d1e.jpg

No entiendo nada porque son conectores con pinza, que tienes que hacer presión para que encaje el cierre... y una vez en su posición, no se sale... Así que no logro entender por qué no está en su sitio, no me explico qué ha hecho que estén así...

Bueno, ya que estamos, me imagino que a algunos os gustará ver un poco más las tripas, así que os pongo algunas fotos más de mi MX-180 "Original", y de postre, van las viejas Rodec...

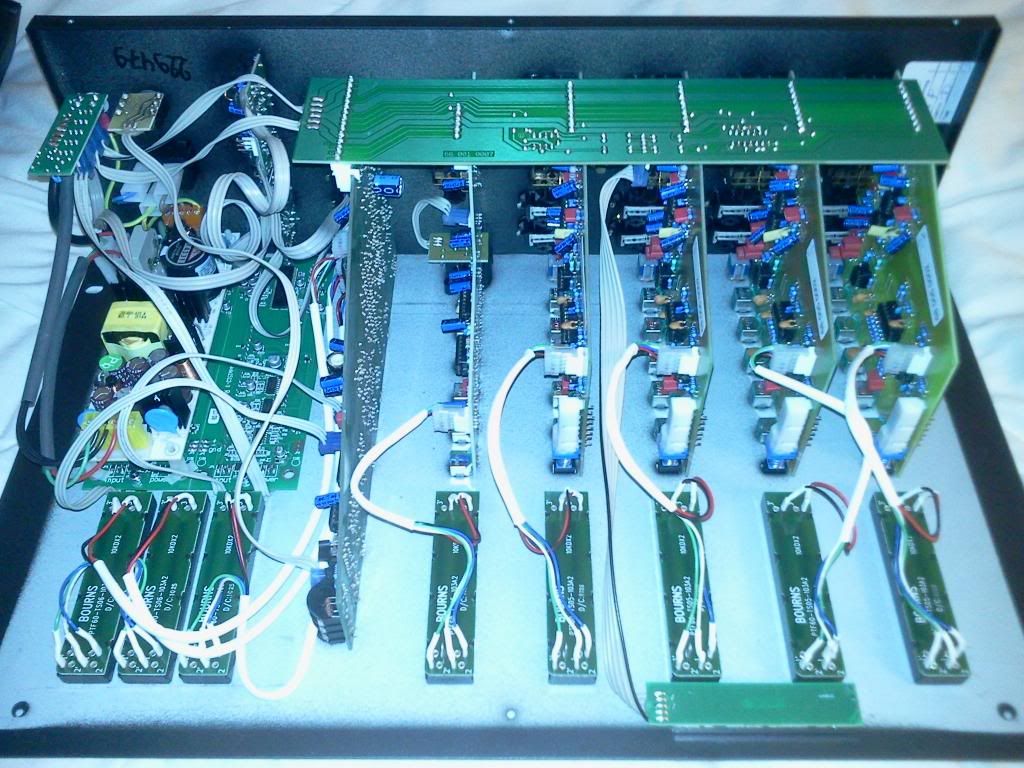

Para desmontarla hay que quitar la fríolera de 8 tornillos y ya te sale la chapa entera...
http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_142735_zps11d07e06.jpg

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_151855_zpsadeca7fe.jpg

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_151559_zps8bc1c952.jpg

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_143807_zps58164443.jpg

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_151632_zpsa7fe3221.jpg

La fuente de alimentación "Sunpower":

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_160034_zpsd564bca0.jpg

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_153018_zpsbc3286d6.jpg

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_153042_zps7ec31432.jpg

La placa del vúmetro:

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_152012_zps888e61fd.jpg

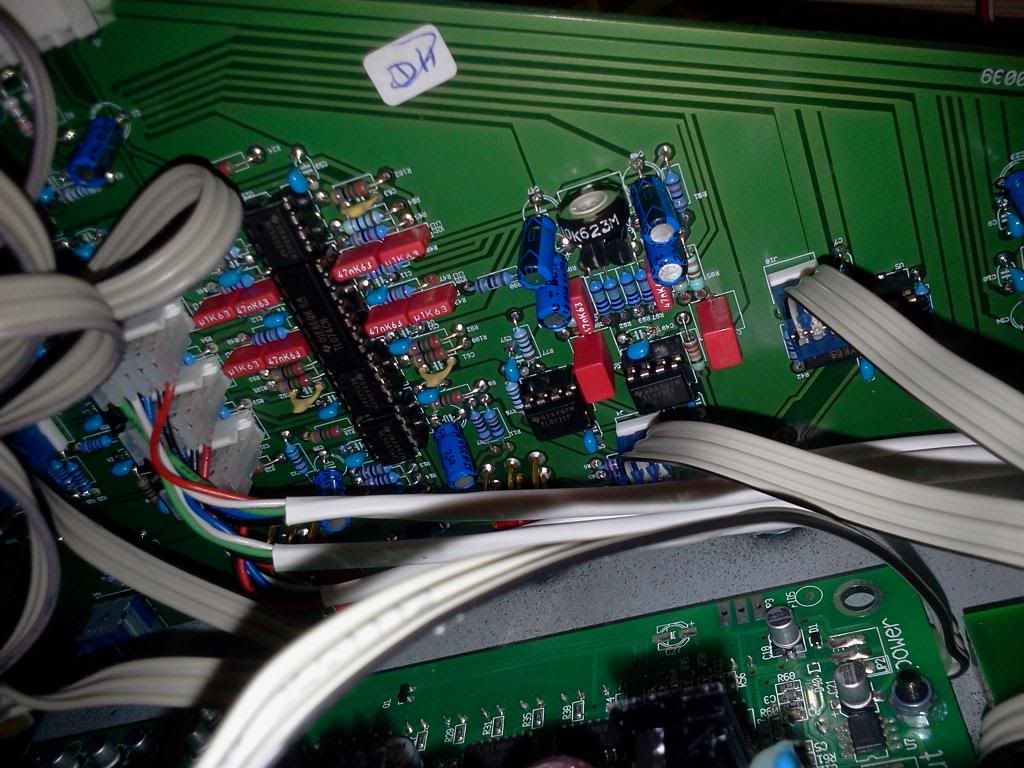

La placa de la toma de auriculares, volumen, pote de PFL/MIX, switches, etc:

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_144953_zps7fec6ba6.jpg

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_144446_zps7a55bd75.jpg

Un canal:

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_151216_zps45e953da.jpg

Las entradas de color dorado son las de Phono y Micro, el resto no.

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_151320_zps0d9a6857.jpg

Canal de "Micro":

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_161150_zps016e0a32.jpg

Salidas balanceadas:

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_160930_zps9cae17dc.jpg

Terminando ya, lo que parece ser una etiqueta de "control" o "checking" probablemente usada por algún empleado de Rodec...

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_151758_zps82e11c19.jpg

Y la última cosa, unos Knobs metálicos ALPS, color gris, que descubrí mientras buscaba los faders tanque. Los he cambiado por los de plástico negro que vienen de serie (los pongo juntos):

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_164348_zps5d1abeef.jpg

Ya montados:

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_135913_zps1406c7c8.jpg

http://i1068.photobucket.com/albums/u456/BrainKaos/IMG_20130128_140024_zpsf7294fe4.jpg

El sábado cambiaré los faders y abriré los de serie a ver qué demonios me encuentro en su interior...

En fin...... nañana pondré algunas fotos de las tripas de las viejas MX-180 y MK-180MKIII, y ya me diréis si la cosa no ha cambiao ni ná...

Saludos,
Subir
Javi Rollo
#1738 por Javi Rollo el 26/04/2018
#1737

Estoy con una MX 180 original y no se suena tan floja , es normal ??

Tengo que poner la ganancia a 3/4 por lo menos para que llegue a 0 el vumeter. En la mkIII en menos de la mitad ya tocaba rojo
Subir
Resistance
#1739 por Resistance el 26/04/2018
Es normal Javi, el nivel de ganancia de la Original es menor que en el de las clásicas MK3, que tienen chicha para dar y regalar. Igualmente le ocurre a la Rodec 50th Aniversario, amabas sacan menos niveles de ganancia, es lo que hay.

Si te fijas en la parte trasera de ambas mesas (mk3 classic y original) veras que cambia el voltaje tanto en la salida MASTER como en las conexiones de PHONO. según he leído ha regulado dichas señales para equilibrar un poco mas el sonido y que fuese mejor con mayor calidad y tuviera mejor desempeño en estudio, ya que como sabemos se ha hablado mucho de lo desfasadas que son las Rodecs mk3 Classic en señales....pero vamos eso es la info que he podido recopilar yo personalmente, haber si alguien pudiera dar mas datos.
Subir
1
Raul
#1740 por Raul el 26/04/2018
Hola a todos.a mi me parece mejor,yo tengo la mx180 MkIII desde hace 2 meses y no me termino de acostumbrar a la ganancia casi siempre está en rojo ,debe ser que como venia de pionner estaba acostumbrado a trabajar por encima de la mitad de la ganancia
