Recreando PWM en FM
Capítulo dedicado a recrear sonidos de este tipo usando frecuencia modulada, aunque antes de empezar si que menciono no es posible en sintetizadores FM clásicos tipo DX, ni de 6 ni de 4 operadores; sí funcionará con los sistemas AFM, FMX, Reface DX y el mod7 del Kronos, incluso el OPsix de Korg.
En este post concreto las referencias de edición se hacen sobre el mod7 para simplificar, pero cada modelo requiere ajustes diferentes y hay que retocar algunas configuraciones; por tanto cada sinte necesita ajustes individuales y este esquema exacto no va a funcionar.
Se pueden usar algunos métodos más para conseguir resultados similares, pero solo funcionan en modelos concretos por sus peculiaridades. En el mod7 he encontrado al menos dos y en los AFM idem.
Hay que tener en cuenta que un sinte FM no es un sintetizador analógico, que luego me veo yo a alguno aquí diciendo que no suena como un Polysix...
Es un método que funciona para imitar, y lo imita bién, pero no es perfecto e implica limitaciones de uso que van a depdender del sistema FM que usemos; en caso del mod7 y otros el ancho de pulso de la cuadrada no es manipulable en tiempo real, así que espero se entienda porque no es un sistema VA especializado. En los FMX tenemos una opción que si nos habilitaría esa opción, el Operator Skirt y en los mod7 y FMX hay que ingeniárselas mediante waveshapers. Yo voy a indicar el procediiento de crear un pulso aproximativo del 50% usando ratios standard, el resto os lo currais, va de punto de partida.
Conectando operadores:
Para empezar tenemos que buscar una configuración de algoritmo que nos permita interconectar al menos tres operadores en modo cascada, en serie y luego vamos a interactuar con esos operadores, modularlos y enlazarlos con bucles de Feedback, sino no conseguiremos el efecto pretendido.
La selección del algoritmos en la FM es siempre clave, indispensable a la hora de conseguir sonidos concretos. No nos sirviría de nada disponer de unos ratios y frecuencias perfectas si luego no enlazamos los operadores de la manera correcta, pues un operador mal conectado o fuera de lugar distorsionará por completo el resultado final, nos lo chafará por completo.
Para este sonido concreto vamos a usar la configuración de algoritmo número 3 del modo DX, una portadora seguida de dos moduladoras X2. El ejemplo solo usa una de ellas, así que es factible construir PWM X2 con un solo algoritmo.
Los valores y los niveles de modulación importan tatanto como el propio algoritmo en sí. Y si, es crucial, pues si te pasas de rosca (índice de modulación) sonarás a lata metálica o saldrá puro ruido.
En el Kronos los algoritmos están configurados en modo DX clásico al revés, así que hay que tenerlo en cuenta, aunque yo estoy ya acostumbrado.
Subo foto de pantalla para que veaís los valores del conexionado que he usado:
Operador(modulador) Nº4 nivel 54, Operador(modulador) Nº5 nivel 65 y operador (portadora) Nº6 nivel 100.
Como el PWM es en base una onda cuadrada con ancho ajustable tenemos que seleccionar las frecuencias que generan una cuadrada y los valores de modulacion de entrada de los operadores y enlaces. Los enlaces son clave aquí, sin enlaces no es posible imitar nada.
El operador Nº4 lo enlazamos con el Nº6 y lo ajustamos a un valor salida 23, el operador Nº4 a su vez modula el Nº5 y le ajustaremos el nivel de entrada a valor 48, operador Nº4 modula la entrada del Nº6 a un valor de 67. Ya hemos acabado con los enlaces y los ajustes de nivel de operadores, nos quedan las frecuencias y también ajustar el modo en el que actuarán las fases de los operadores, si, otro detalle crítico. ¿Quién dijo que la FM era fácil?
Seleccionado frecuencias portadora/moduladora, fases de operadores y modos de sincronía:
Como principalmente el PWM se asocia a ondas de pulso tendremos que asignar las frecuencias que los generan, usualmente se suelen usar ratios 2:1 peroo no nos va a bastar, hay que ajustar las fases de trabajo de los operadores para evitar cancelación de fase y corregir la polaridad.
Operador Nº4 Ratio 1, feedback 34, Initial Phase -0,40, Phase Sync a Key Sync.
Operador Nº5 Ratio 2, feedback 56, Initial Phase +180, Phase Sync a Key Sync.
Operador Nº6 Ratio 1, feedback 12, Initial Phase 0 y Phase Sync a Key Sync.
¿Demasiados ajustes? Espera, nos quedan bastantes más.

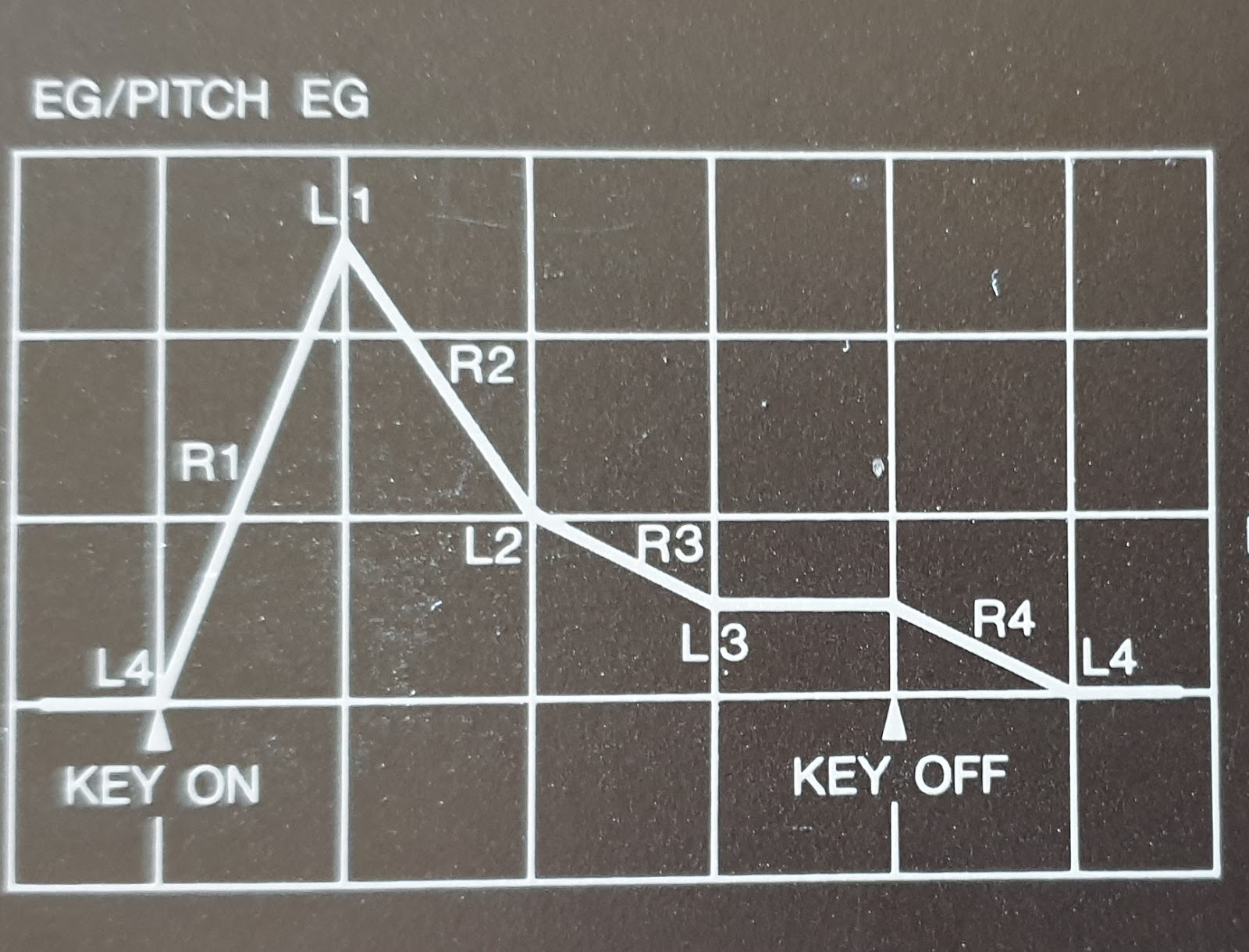

Envolventes:
Ya tenemos las bases, el tono, el nivel de timbre correcto en moduladores y nos quedan las envolventes, aunque el gran pero es que hay que tocarlas todas porque partimos de un Init Patch y los chicos de Korg hicieron una chapuzilla buena dejándolas todas con pendientes de caida, así que vamos a dejar todas las envolventes en todos los operadores ajustadas a modo de Gate, como el Polysix, ataque 01, nivel 99, sostenido 99 y caida a gusto, auque yo la dejé en 39. Y ojo, porque hay que hacer lo mismo con la global, la que va en la página AMP, que también la dejaron tocada, con caida, los mismos ajustes previos.
I
nterconectado vibrato a operadores:
Vamos ahora a terminar el entuerto con una modulación adicional del LFO1 al nivel de amplitud del operador Nº4, es el que modula al Nº5 y al Nº6 en cascada. Este paso es vital porque realmente es el responsable de engordar y adelgazar en pulsos el ratio de la moduladora. LFO1 a Triangle, frecuencia a 41. En Frequency Modulation podemos asignar el Joy a gusto o cualquier otro control, con él ajustaremos la frecuencia a la que se va modular, que es el típico efecto de PWM Speed/Rate en analógicos.
En la página del operador Nº4 (VPM Osc 4) pulsamos en "Output" y nos saldrá arriba la página "Output Level Modulation". Mode a Multiply, AMS a LFO1 e intensidad en +057. A mayor intensidad más notorio se vuelve el efecto, menor reducimos intesidad .
El Keyboard Level Scaling:
Pues no, no hemos terminado aún. jajaja! Ahora nos queda pulir el comportamiento del seguimiento de teclado "Keyboard Track" de cada operador, aunque para no hacer esto eterno os bastará con asignar en Lo Break C2, Center B3 y Hi Break a B5 con estos valores:
Btm-lo -01, Lo-Cntr +0, Cntr-Hi +01 y Hi-Top +01, mismos valores en operador 4 y 5, para el 6 no es necesario.
Os repito el método funciona perfectamente, da el pego que lo flipas (para ser FM) pero hay que tener en cuenta que no es perfecto, es una simulación. Ahora te quedan otros 3 operadores, puedes duplicar resultados y hay miles de opciones posibles más.
Rizando el rizo:
¿Ya está todo? Pues no señor.. jajaja! Ahora queda lo divetido, este es simplemente un método que funciona con el mod7, pero que no es exactamente extrapolable a otros sistemas FM como la AFM o la FMX, que hay que hacer otro tipo de ajustes diferentes, aunque la base funciona también en todos. Cada máquina es un mundo y hay que hacer ajustes individualizados para ellas, así que de Copy & Paste nanay, hay que sudar aquí.
En el TG-77 incluso se consigue PWM con sierras, subo un ejemplo de audio de algunas ediciones usando varios métodos.
Nos quedan las modulaciones de fase...
En fin, que la FM es una caja de sorpresas y un potente método de síntesis o de hacer las cosas, las hace de otra manera, pues si; los clichés se los suelen poner los que van cargando los preajustados y no investigan qué hace. En serio es un lastre tirar de DX, es como volver al pleistoceno . Es capaz de sintizar un D-50, un PPG o incluso un CS y hacerte a la vez PWM con sincronía de oscilador,etc, etc. Si, es un método de laboratorio, pero hace millones de cosas que otros sistemas no pueden replicar y si importas de DX te vas a llevar un chasco gordo con estos sintes, sonarán mal porque importa mal y desperdicias el 99% de la máquina, mejor te lo ahorras.
Ejemplos varios:
PWMMod7 es el del ejemplo del tuto, el sonido a pelo con un poco de delay, y ya..
El resto son sonidos que he confeccionado en el TG-77 usando otros métodos y también el del tuto, pero hay que tocar muchas cosas.
SuperMKS80 usa modulación en sierra, otra técnica.
Phasemod también usa otra técnica pero esta vez de fases, la cosa va largo. jajaja!
Y el último sonido es otro sonido usando combinación de las anteriores RumblePWM.
Con el Z1 lo vas a tener jodidete y con el sistema DX del PC-4 idem de lo mismo. Sólo para los avanzados de clase: mod7, TG-77/SY-99 y FMX, aunque el Reface DX puede también y desconozco si es posible en los OPSix, puede ser, pero no lo he probado.
